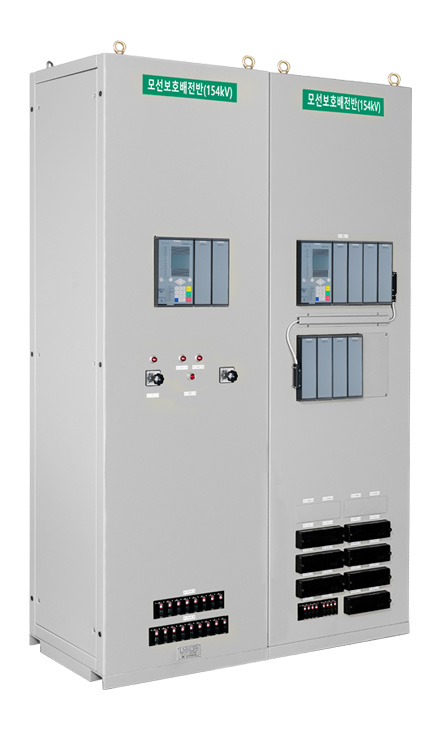

      모선 보호배전반

      제품 개요

      전력계통의 구성요소에서 변전소는 전압의 승/강압 기능이외의 전력의 분배, 시스템의 보호 및 제어와 같은
      주요기능을 수행하는 기술과 설비의 집합체이다. 이중에서 모선은 전력에너지가 집중되었다가 선로를 통해 분배되는
      중심점의 역할을 수행한다.

      따라서 모선의 경우 고장의 파급효과가 변전소 전체에 미치며 큰 고장전류에 의해 대형정전사고로 이어질 수 있으므로
      이를 방지하기 위해 다수의 차단기와 개폐기를 포함한 2중 모선구조로 구성된다.

      모선보호를 위한 보호계전방식은 주보호기능으로 전류비율차동방식(87T)을 사용하고 FD요소로는 1차측과 2차측의
      PT입력을 이용한 저전압 방식을 AND조건으로 적용한다. 모선보호배전반은 주보호계전기로 SIEMENS 사의 선진기술로 개발된
      중앙집중형(7SS85) 계전기를 적용함으로써 보호기능의 신뢰성을 확보하고 노이즈 내성, 절연내력, 안정된 접지력, 내구성,
      배치도 등 다년간의 축적된 보호반 제작기술, 전문인력을 통해 접목함으로써 보다 신뢰성 있는 제품을 생산 및 공급한다.

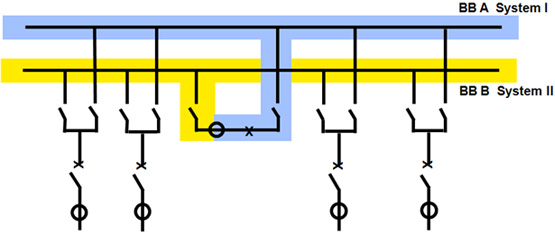

      2중모선구조

      2중모선구조는 모선의 중요성을 고려하여 유지보수 및 사고시 정전시간을 줄이기 위한 시스템으로 보호시스템 역시 Bus1과 Bus2 보호역영을 각각 분리하여 보호하고 전체 모선의 입출력 전류를 통해
      다시한번 내부하고를 확인하는 Check Zone 보호기능을 구비한다.

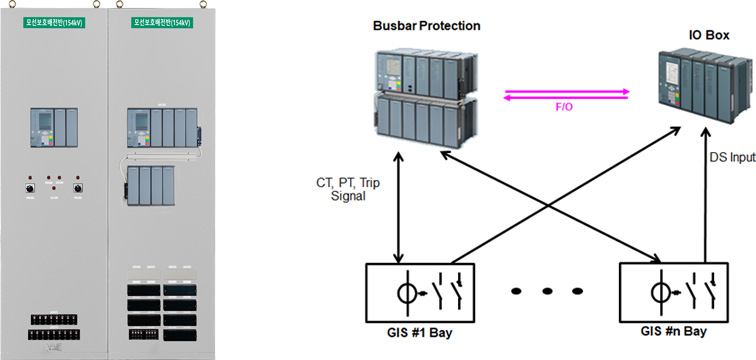

      모선보호 시스템 구성도

      모선보호 시스템은 각 Feeder의 단로기 접점 입력을 위한 IO BOX 와 각 Feeder 별 전류입력, 모선의 전압입력을 받아 모선의 내부고장을 판단하는 모선보호계전기로 구성된다.

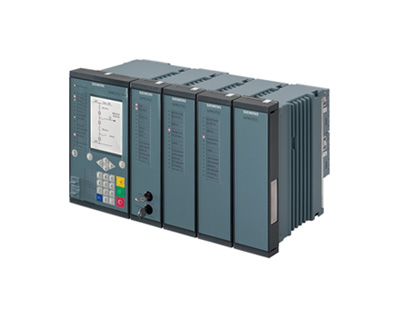

      모선보호계전기 특징(7SS85)

      • - 32비트 고속 마이크로프로세서를 적용한 디지털보호계전기
        - DIGSI 소프트웨어를 이용한 변전시스템 그래픽 구현
        - 4개의 Bus Zone과 4개의 Bus Coupler 수용가능
        - Bus Zone과 Check Zone의 독립된 정정 가능
        - 차전류보호계전방식을 이용한 정확한 내부/외부사고 판별 기능
        - 다중모선시스템의 선택보호기능 제공(BUS Zone, Check Zone)
        - 비율차동특성을 통한 안정된 동작특성 제공
        - 분석프로그램을 통한 원격정정/고장분석기능 등의 편의성 제공

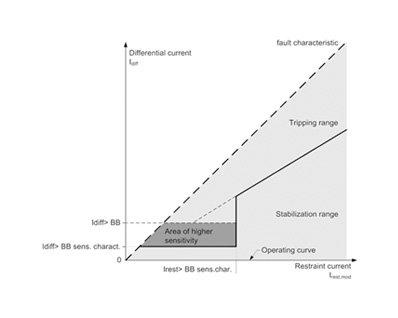

      비율차동 특성

      • 억제전류와 차동전류의 비에 의해 동작영역과 부동작영역으로 나누어지며 특히 억제전류의 경우
        변류기에러, 동기에러, CT포화 등을 고려한 안정정인 억제특성을 제공한다.

      주요기능

      - 전류 비율차동방식(각상별 독립보호기능)
      - 차단기동작실패 보호기능(Breaker Failure)
      - CT포화검출을 이용한 오동작 방지 기능
      - 차단기동작실패 보호해제 기능(시험시)
      - 정정을 통한 변류비 Mismatch 보상기능
      - 저전류 감지를 통한 차단기상태 확인기능
      - 변류기와 차단기사이의 End Fault Protection 기능
      - 고속차단 가능

      - 사용자 로직구현 기능
      - 다양한 고장검출을 통한 오동작방지 기능
      - 자기진단 기능
      - 단상/삼상 트립 기능
      - Metering 기능 ( 전류, 전압, 유/무효 전력 등 )
      - Event Recording 기능 ( Trip, Alarm, Fail 등 )
      - Local PC를 이용한 정정 및 고장분석 기능
        (분석프로그램(DIGSI), 표준파일(Comtrade) 변환 기능)

      전기적 사양/정격

      구분 항목 사양
      전류차동계전기 거리계전기
      정격 전원 압력전압 DC : 48~300[V], AC : 80~265[V] (주파수 50/60[hz])
      소비전력 Modular Type : Basemodule 기준 DC 13[W], AC 55[VA]/ 확장모듈 1개당 : DC 3W, AC 6VA
      아날로그 전류(CT) 1[A] or 5[A], 부담 : Approx. 0.1[VA]
      전압(PT) 0~200[V], 소비전력 < 0.1[VA]
      디지털 입력 접점수 : 다수의 확장모듈 적용으로 선택가능
      전압범위 : 24 ~ 300[VDC]
      디지털 출력 접점수 : 다수의 확장모듈 적용으로 선택가능
      허용전류 : 5[A](Continuous), 30A for 1s, 250A for 30ms
      통신 통신포트 RS-232, RS-485, Ethernet, FO(Fiber Optic)
      프로토콜 Profibus, DNP3.0, IEC61850, TCP/IP
      시각동기 DCF77/IRIG-B/SNTP/IEEE 1588
