      차단기 동작실패 보호배전반

      제품 개요

      차단기 동작실패는 차단기 설비의 문제 및 송전선로 보호반, 변압기 보호반등에서 차단기 트립으로 전송하는 케이블 문제로
      발생할수 있다.

      이런 경우 계통의 안정적인 운영 및 사고 파급을 방지하기 위해 필요한 보호반이다. 차단기 동작실패 보호반은 차단기가
      동작 실패시 인근 차단기를 트립시키는 방식으로 사고 파급을 방지하고, 모든 차단기 트립 및 투입회로에 대한 인터록 회로가
      차단기 동작실패 보호반을 통해 연결됨에 따라 보호시스템 분야에서는 높은 기술적 경험과 설계능력을 요구하며
      또한 계통안정화 시스템 자체에 대한 이해와 이를 시험하기 위한 노하우를 필요로 함으로 전문성이 요구되는 분야이다.

      345[kV]차단기 동작실패 보호를 위한 보호계전방식은 차단기 상태 감시를 위한 과전류보호기능과 차단기 동작명령 감지에 의한
      기동 기능 (BFI)을 함께 사용 함으로써 보호 시스템에 의한 차단기 트립 명령과 차단기의 동작 상태의 불일치 상황을 검출하여
      사고의 파급을 방지하도록 시스템을 구성 적용한다.

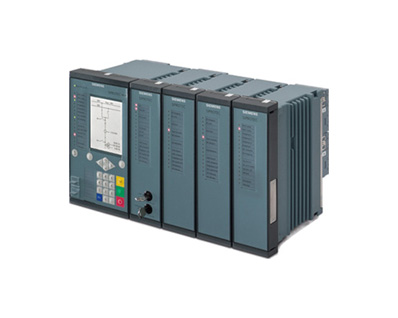

      345[kV]차단기 동작실패 보호배전반은 SIEMENS 사의 선진 기술로 개발된 보호 계전기(7VK87)를 각 차단기 별로
      독립 구성함으로써 보호기능의 신뢰성을 확보하고 노이즈 내성, 절연내력, 정된 접지력 내구성, 배치도 등 다년간의 축적된
      보호반 제작기술, 전문인력을 통해 접목함으로써 보다 신뢰성 있는 제품을 생산 및 공급한다.

      차단기 동작실패 보호 시스템 구성도

      차단기 동작 실패 보호 시스템은 차단기 수량에 따라 2CB, 3CB 로 구분되어 계통 설비 구성에 따라 그 구성이 달라진다. 계통 설비에서 인출되는 설비가 송전선로 또는 변압기구성이 일반적인 구성으로 적용된다.

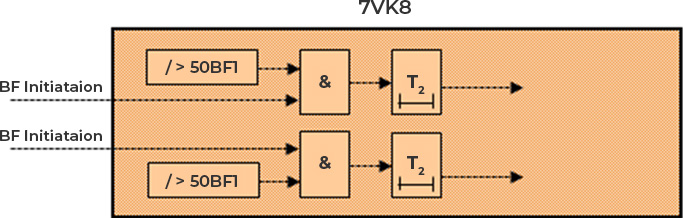

      차단기 동작실패 보호반은 사용자의 실수로 인한 동작사항을 감시하기 위한 1단계와 송전선로 또는 변압기 보호반(BF initation)의 동작 이후 일정한 시간을 기다리고 그 시간이 지났는데도 불구하고
      전류요소(50BF)가 있는 것을 보고 인근차단기를 트립시키는 2단계로 구성 함으로써 높은 신뢰성의 보호 책무를 수행한다.

      보호기능의 다양성/선택성

      SIEMENS 사의 7VK87 보호계전기는 차단기와 연관된 50BF, 79, 25기능등을 포함한 계전기로써 이중 50BF 기능을 이용하여 차단기 동작 실패 보호를 구현하며, 단상 Trip을 적용하는 345kV 계통설비의
      재폐로 기능과 동기 체크 기능을 포함한 분야에도 함께 적용할 수 있다. 따라서 차단기 제어, 보호에도 적용할 수 있도록 설계됨으로써 시스템의 경제성과 신뢰성을 확보할 수 있다.

      차단기 동작실패 보호계전기(7VK87) 특징

      • - 32비트 고속 마이크로프로세서를 적용한 디지털보호계전기
        - 각 상별 독립된 고감도 전류검출기능
        - 각 상별 독립기동/ 3상기동 검출기능
        - 2-Out-of-4방식의 전류감시기능
        - Single-Stage, Two-Stage 단계별 적용 기능
        - Zero Sequence 보상 및 Negative Sequence 보상 감시
        - 분석프로그램을 통한 원격정정 및 고장분석기능 등의 사용자 편의성 제공

      주요기능

      - 차단기동작실패검출(전류검출/차단기상태감시)기능
      - 상대단 전송차단기능.
      - End Fault 보호 기능
      - Autoreclosing 기능 및 동기 체크 기능
      - 사용자 로직구현 기능
      - 다양한 고장검출을 통한 오동작방지 기능

      - 자기진단 기능
      - 단상/3상 트립 기능
      - Metering 기능 ( 전류, 전압, 유/무효 전력 등 )
      - Event Recording 기능 ( Trip, Alarm, Fail 등 )
      - Local PC를 이용한 정정 및 고장분석 기능
        (분석프로그램(DIGSI), 표준파일(Comtrade) 변환)

      전기적 사양/정격

      구분 항목 사양
      전류차동계전기 거리계전기
      정격 전원 압력전압 DC : 48~300[V], AC : 80~265[V] (주파수 50/60[hz])
      소비전력 Modular Type : Basemodule 기준 DC 13[W], AC 55[VA]/ 확장모듈 1개당 : DC 3W, AC 6VA
      아날로그 전류(CT) 1[A] or 5[A], 부담 : Approx. 0.1[VA]
      전압(PT) 0~200[V], 소비전력 < 0.1[VA]
      디지털 입력 접점수 : 다수의 확장모듈 적용으로 선택가능
      전압범위 : 24 ~ 300[VDC]
      디지털 출력 접점수 : 다수의 확장모듈 적용으로 선택가능
      허용전류 : 5[A](Continuous), 30A for 1s, 250A for 30ms
      통신 통신포트 RS-232, RS-485, Ethernet, FO(Fiber Optic)
      프로토콜 Profibus, DNP3.0, IEC61850, TCP/IP
      시각동기 DCF77/IRIG-B/SNTP/IEEE 1588
