GLS Local CONTROL PANEL
제품 개요
산업의 발달로 인한 전력수요의 급증에 따라 전력 계통도 대용량, 초고압화 되어가고 있으며 이에 따른 전력설비의 안정화와
신뢰도는 매우 중요한 사항이다.
전력수요의 급증에 따른 초고압 변전설비는 용지확보의 곤란, 유지보수 비용의과다, 안정성 확보 등의 이유로 변전설비의 추세가
주회로 계통은 밀폐, 은폐화 되고 제어계통은 전자화로 급속도록 변화하고 있으며 기존의 공기 또는 유류 절연형 변전설비에서
가스 절연형 변전설비로 변화되어 가고있다.

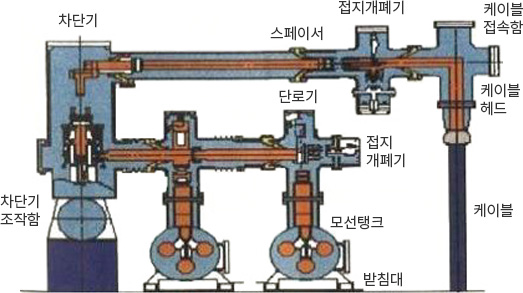

Gas Insulated Switchgear 가스 절연개폐장치는 차단기, 단로기 등의 개폐설비와 변성기, 피뢰기, 주회로 모선 등을
금속제 탱크 내의 일괄 수납하여 충전부는 고체절연물(SPACER)로 지지하고있으며 탱크 내부에는 절연성능과 소호능력이 뛰어난
SF6 가스를 절연매체로 하여 충진, 밀봉한 개폐설비 시스템을 말한다.
GIS 주요 기기
-
차단기
개폐장치의 한 종류로서 정상 상태의 전로뿐만 아니라 이상 상태 특히, 단락 상태의 전로도 개폐 할 수 있는 기기를 말 한다.
-
단로기
회로의 전환, 구분, 무부하의 기기를 회로로부터 분리하는 경우 사용하는 개폐 장치를 말하며, 무부하 개폐를 원칙으로 한다.
-
접지 개폐기
GIS는 금속으로 밀폐 시키고 있어 접지가 곤란하기 때문에 정전 후에 전로를 접지할 목적으로 설치하는 개폐기를 말한다.
-

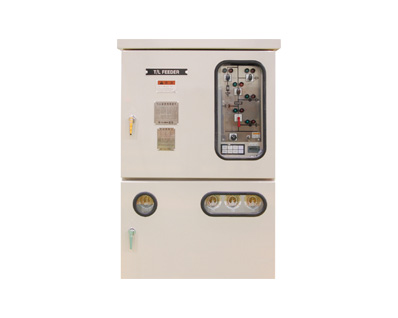

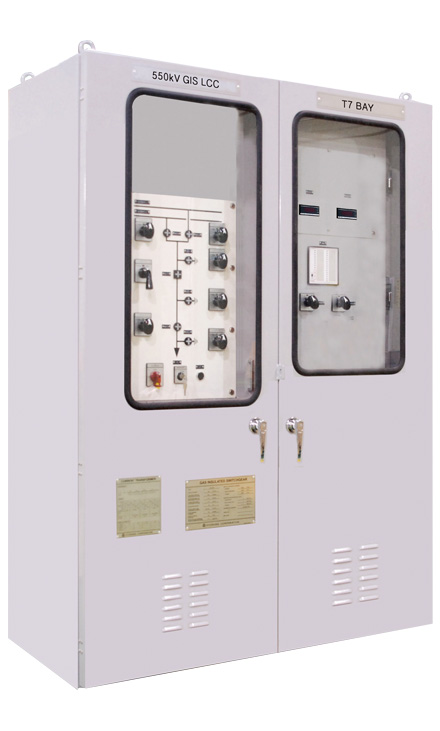

현장 제어반 (LCP)
GIS의 주요 기기인 차단기, 단로기, 접지 개폐기의 설비 감시를 목적으로 설치하는 판넬을 말한다. 또한 기기들의 개폐 조작을 할 때 오 조작방지를 위한
인터록 회로를 포함 구성하고 있다.
LCP 주요기능
-
1. 개폐 설비의 제어 (차단기, 단로기, 접지 개폐기)
2. 개폐 설비 및 가스 누기 등의 상태 감시
3. 오 조작 방지를 위한 인터록 회로 구현
4. 보호반과 GIS 주요 기기 간 필요한 인터페이스 구현

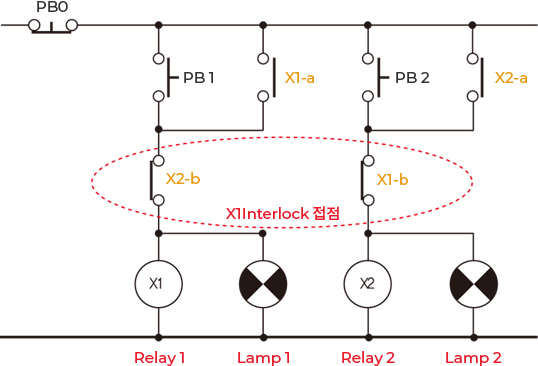

인터록 이란?
주로 기기의 보호 와 조작자의 안전을 목적으로 한 것으로, 기기의 동작 상태를 나타내는 접점을 사용해서 서로 관련하는 기기의 동작을 구속하는 회로를 말하며, 이를 상대동작 금지회로 또는
선행동작 우선회로 라고도 한다.
전기적 사양/정격
| 구분 | 모듈 종류 | 사양 | 비고 |
|---|---|---|---|
| 정격 | 제어전원 | DC : 110V or 125V or 220V | 선택가능 |
| AC : 120V or 220V | |||
| 전류 | 1 or 5A | 선택가능 | |
| 전압 | AC63.5V or 66.4V or 110V or Higher | 선택가능 | |
| 환경 | 사용 허용 온도 | -25˚ ~ 40˚C | 선택가능 |
| 구조 | 사용장소 | Indoor or Outdoor type | 선택가능 |
