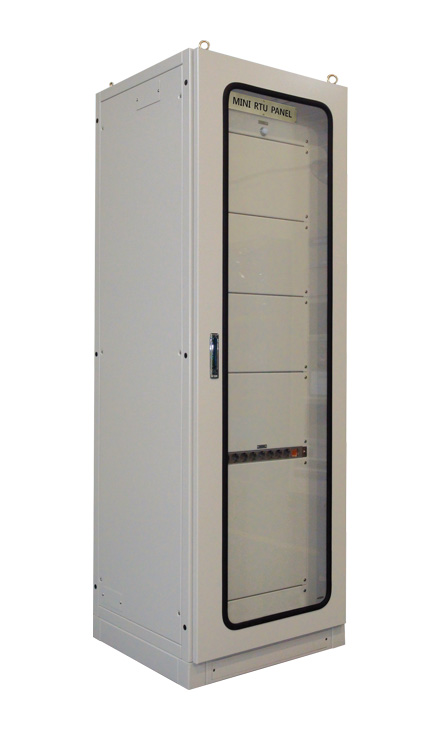

      MINI RTU PANEL

      제품 개요

      발전소/변전소의 운영시스템은 고장발생시 전력설비를 보호하기 위한 보호시스템과 전력설비를 감시/제어/계측하기위한
      시스템으로 구성된다.

      이중에서 감시/제어/계측을 위한 시스템은 종래에 아날로그 방식에서부터 최근 디지털 방식으로 많은 변화를 거쳐 왔으며
      안정적인 시스템 운영을 위한 고가의 설비가 도입되어왔다.

      특히 RTU(RomoteTerminal Unit)는 현장의 전력설비와 운영시스템의HMI(Human Machine Interface)간 인터페이스
      즉, 전력설비의 상태감시, 운영시스템의 제어명령, 전력감시 정보를 원거리로 송/수신 하는 핵심 장비로 목적에 맞게 다양하게
      적용되고 있다.

      Mini-RTU Panel은 전력설비의 감시/제어/계측 기능에 있어서 고객의 요구사항에 대한 최적화를 통한 경제성 확보 및
      설비의 규모에 따라 유연성 있는 적용을 위해 집적화된 소형 RTU를 적용하여 운영시스템 구성을 최적화 한다.

      시스템 구성도

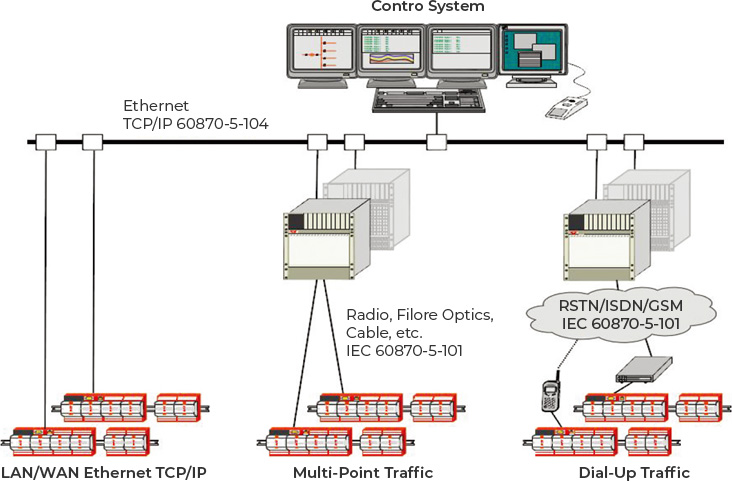

      Mini-RTU는 통신을 통해 운전원 워크스테이션에서 감시/제어/계측을 수행 한다. 또한 모듈의 유동적인 조합이 가능하여 현장에 적합하도록 보다 경제적이고 최적화된 운영시스템 구성을가능하게 해준다.

      Mechanical Design

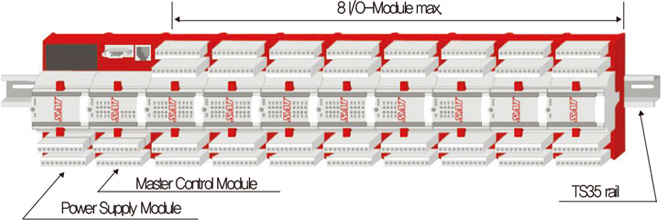

      최대 10EA의 Module로 구성 필수구성
      Power Supply Module / Master Module       		그 외 8EA Module의 수량 및 종류는
      사용자 선택 가능

      주요기능

      • Monitoring of I/O modules for failure.
      • Monitoring of the communication for failure
      • Acquisition and processing of local peripherals (monitor direction)
        - Acquisition of single-point informations
        - Acquisition of double-point informations
        - Acquisition of counting pulses
        - Acquisition of currents, voltages, frequencies
      • Processing and output to local peripherals (control direction)
        - Output of single-point informations
        - Output of single commands
        - Output of double commands
        - Output of current & voltage setpoint values

      전기적 사양/정격

      구분 모듈 종류 타입 사양

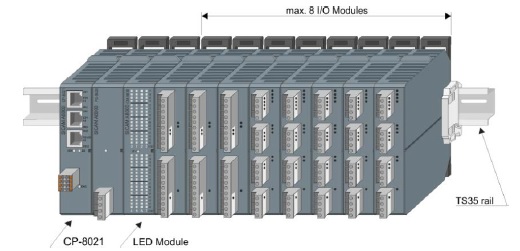

      정격 프로세스 모듈 CP-8000 Compact, -25~+70℃, 2×RJ45, RS232, RS485
      CP-8021 4 Interfaces (Ethernet, RS232, RS485)
      CP-8022 5 Interfaces + GPRS Modem 내장
      CP-8050 최대 14 Interfaces, 200,000 Data Points, Dual Core CPU
      전원 모듈 PS-8640 DC 24…60 V / 45 W
      PS-8642 DC 110…220 V / AC 100…230 V / 45 W
      통신 모듈 CI-8520 5×Ethernet, RSTP/HSR/PRP, Firewall 내장
      CI-8521 HW 기반 Application Firewall 지원, Ethernet
      CI-8530 Remote I/O Interface, DC 18…78 V
      CI-8532 Remote I/O Interface, DC 82.5…286 V
      아날로그 입력 모듈 AI-8310 Pt100 / Pt1000 / Ni100, 4채널
      AI-8320 ±20 mA / ±10 V, 4채널
      AI-8510 전압 3×U(Direct), 전류 3×I(LoPo)
      AI-8511 전압 3×U(LoPo), 전류 3×I(LoPo)
      아날로그 출력 모듈 AO-8380 ±20 mA, ±10 mA, ±10 V, 4채널
      디지털 입력 모듈 DI-8110 DC 24 V, 16채널
      DI-8111 DC 48/60 V, 16채널
      DI-8112 DC 110 V, 16채널
      DI-8113 DC 220 V, 16채널
      디지털 출력 모듈 DO-8212 8×Relay, DC 24~220 V / AC 230 V
