      전기설비제어 및 감시시스템(ECMS)

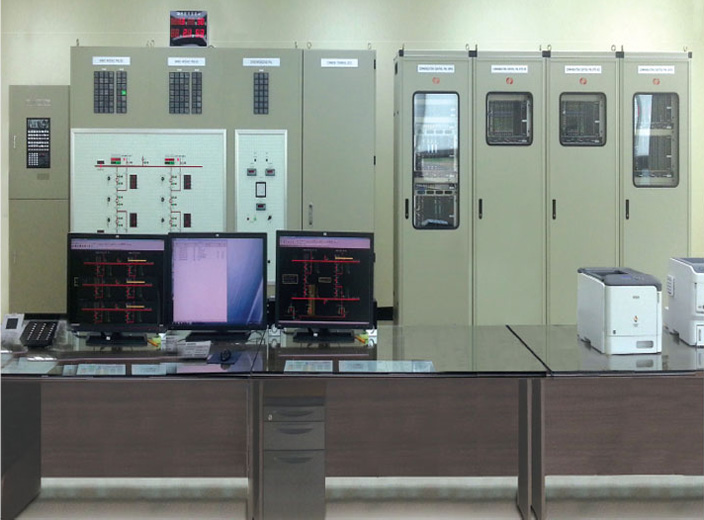

      시스템 개요

      ECMS (Electrical Equipment Control & Monitoring System)는 발/변전소의 각종 전기장치를 보호계전기와 연동시켜 감시/제어/계측 및 적산/경보/트랜드/리포트 기능과 IED 진단정보, 통신상태정보/계통사고 저장 및 분석 기능을 구비하여 사고예방 및 신속한 사고 복구로 전력설비의 신뢰도 향상을 목적으로 하는 시스템이다.
      ECMS (Electrical Equipment Control & Monitoring System) 사용하는 Software는 SIEMENS SICAM PAS, SICAM PQS 사용한다.
      SICAM PAS는 널리 사용되는 모든 통신 표준을 준수하는 모듈식 개방형 시스템으로 설계되었습니다. 또한 변전소 자동화 및 전력 자동화 분야에서 프로젝트별 작업을 구현하는 운영자를 지원한다.
      SICAM SCC의 인간-기계 인터페이스(HMI)는 사용자 정의 사용자 인터페이스와 특정 운영자 작업을 통해 개별 시스템 관리 개념을 구현하기 위한 다양한 옵션을 제공한다.
      Windows 기술의 일관된 사용, 편리한 사용자 인터페이스, 시스템 구성 요소의 정교한 운영 로직은 신규 사용자가 짧은 시간 내에 SICAM PAS에 익숙해질 수 있도록 보장한다.
      SICAM PQS는 품질 측정 장치 및 오류 기록기, 오류 기록 감지 기능이 있는 보호 장치의 연결 옵션 및 장치 독립적인 아카이브를 기반으로 Siemens는 포괄적인 효율적인 도구 세트를 제공한다. 이러한 도구는 네트워크의 전력 품질을 결정하기 위한 PQ 측정 데이터의 탐지 및 수집을 위한 다양한 작업의 혁신적인 해결책을 지원한다.
      개별 시스템 구성 요소를 여러 가지 다른 방식으로 결합할 수 있으므로 이 개념은 최첨단, 안전하고 편리하게 설계할 수 있는 시스템에 대한 거의 모든 요구 사항을 충족한다.
      Full Digital화된 IED(Intelligent Electronic Device) 사용으로 보호기능 및 고장 분석 기능 강화하여 사고 예방 및 신속한 사고 복구한다.

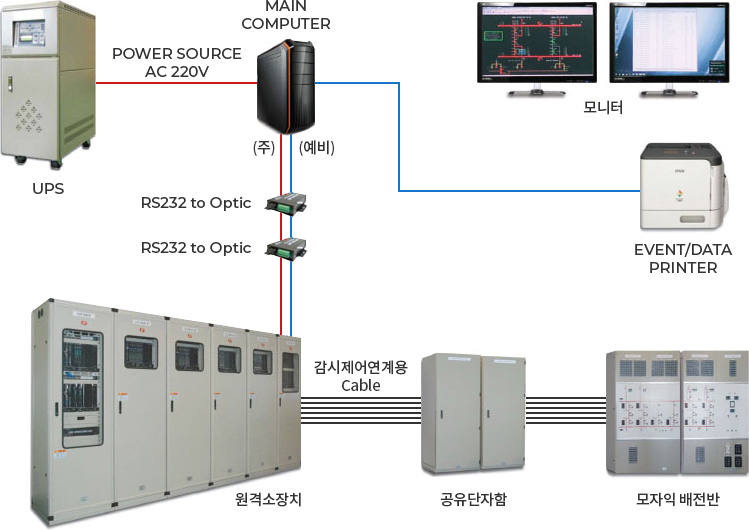

      EQUIPMENT & SOFTWARE


      • Example of a Distributed SICAM PAS System
        with Full Server and DIP

        ■ SICAM PAS Overview
             - SICAM PAS UI - Configuration
             - SICAM PAS UI - Operation
             - SICAM PAS UI - Operation Client
             - SICAM PAS Value Viewer
             - SoftPLC (Automation)
             - User Administration
             - Feature Enabler
             - SICAM SCC HMI
             - SICAM PQ Analyzer, Incident Explorer, Fault Event Viewer, and Event Viewer
             - Substation Control Functions


      • Sample Configuration of a SICAM PQS System
        with SICAM PQ Analyzer

        ■ SICAM PQS Overview
             - SICAM PQ Analyzer
             - SICAM PQ Collector
             - SICAM PQS UI - Configuration
             - SICAM PQS UI - Operation
             - SICAM PQS UI - Operation Client
             - SICAM PQS Value Viewer
             - User Administration
             - Feature Enabler

      감시 기능

      - CB, DS, ES 등의 Open/Close 상태감시
      - 보호계전기 및 외부 경보 감시

      제어 기능

      - CB, DS, ES, 등의 Open/Close 제어


      • 아래 예는 enable을 사용하여 회로 차단기를 OFF에서 ON으로 전환하는 방법을 보여준다. 회로 차단기(정보 객체)를 선택하자마자 관련 전환 대화 상자가 열린다.

      • ON 버튼을 클릭하면 스위칭 장치가 설정된 상태에서 깜박이기 시작하고 다음 대화 상자가 활성화를 위해 열린다.


      - Acknowledge 버튼을 클릭하여 스위칭 작업을 활성화한다. 설정값 깜박임이 멈추고 회로 차단기 아이콘이 이제 ON 상태를 표시한다.

      계측 및 적산

      • - 기본 전기량 계측(A, kV, F, PF, kW 등)
        - 유효 전력량 및 무효 전력량(kWh, kVarh)
        - SICAM Valpro는 SICAMSCC 보관 시스템(SIMATIC WinCC 태그 관리)의 측정 및 측정된 값을 사용하는 선택적
           시스템 구성 요소이다. SICAM Valpro는 보관된 값을 그래픽 또는 표 형식으로 표시한다.
        - 다음 값이 평가된다.
             o 원래 값
             o 15분 또는 시간당 값과 같이 다른 시간 간격의 최대, 최소 및 평균 값
             o 역률
             o 다른 시간 간격의 측정된 값의 합/차이 값

      경보 기능

      • - 보호계전기의 동작 및 외부 입력 경보
        - Textm, Sound, Symbol에 의한 경보
        - 전압레벨, Feeder, 날짜, 시간에 의한 편리한 검색 기능
             o 값
             o 위치
             o 원인
             o 상태
             o 추가 원인
             o ID 번호
             o 추가 정보
             o 시간 상태

      Trend 기능

      • - 전기량의 실시간 Trend 표시
        - Scale 및 Time 조정가능
        - 과거데이터 조회 및 검색 가능

      Report 기능

      • - 지정한 값의 주기적 Report
        - 일, 월, 년 단위의 Report 출력

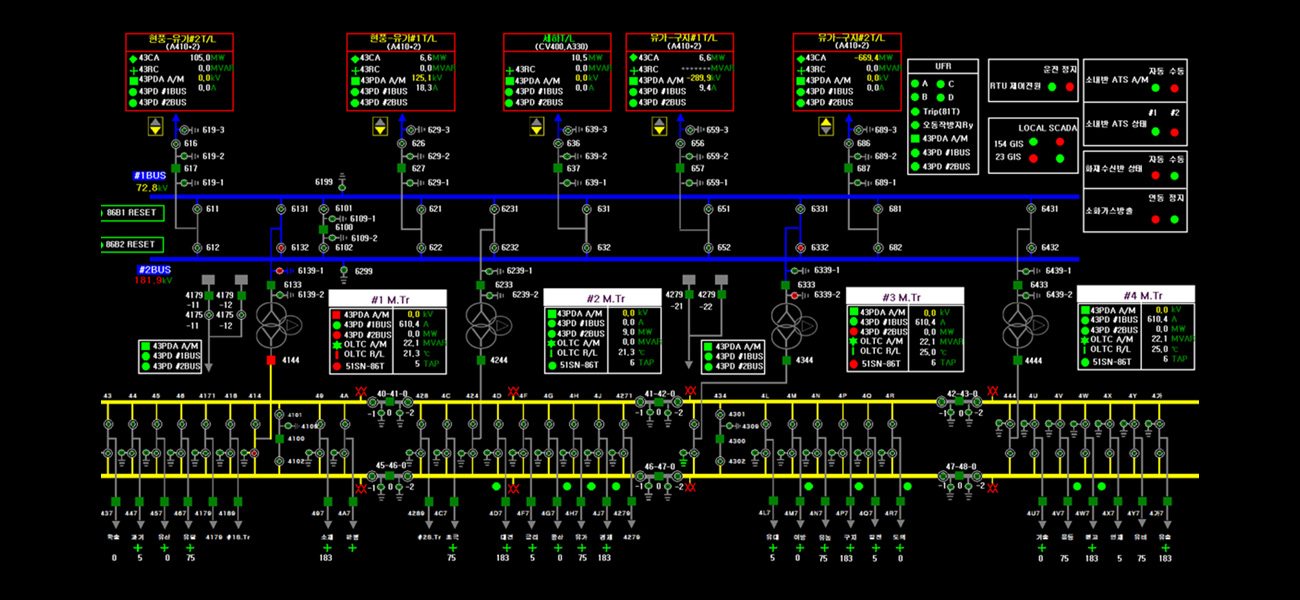

      HMI OVERVIEW
