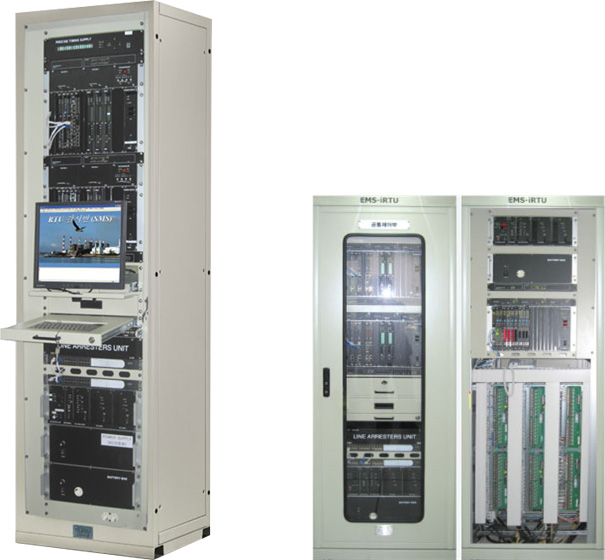

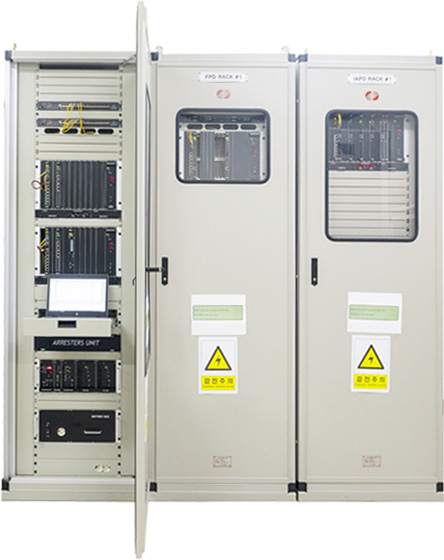

원격소제어장치(EMS-RTU)는 전력계통 운영 설비를 원격 감시, 측정 및 제어를 위해 발/변전소에 설치되는 장치로서 개방형 인터페이스, 고성능, 고신뢰성의 분산설치, 원격관리가 가능합니다.

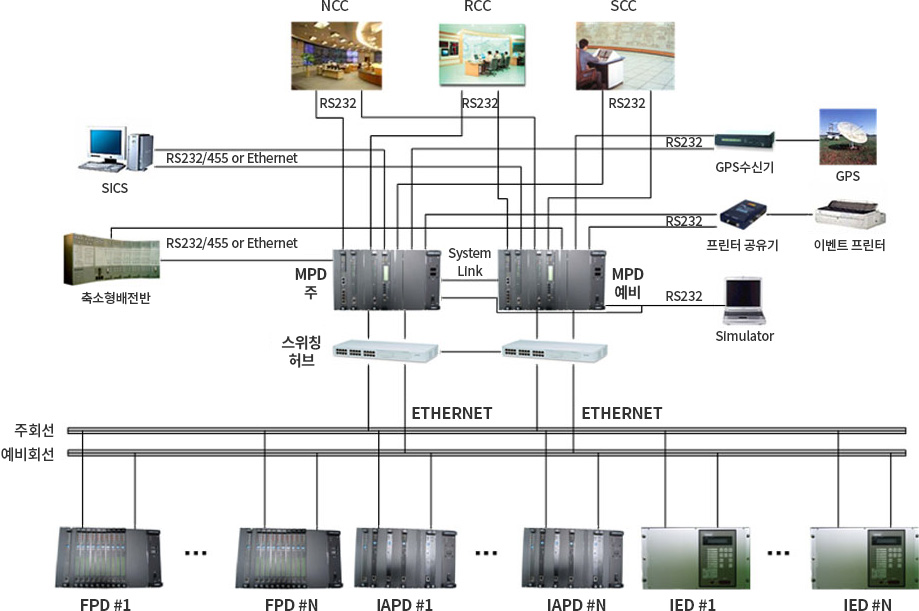

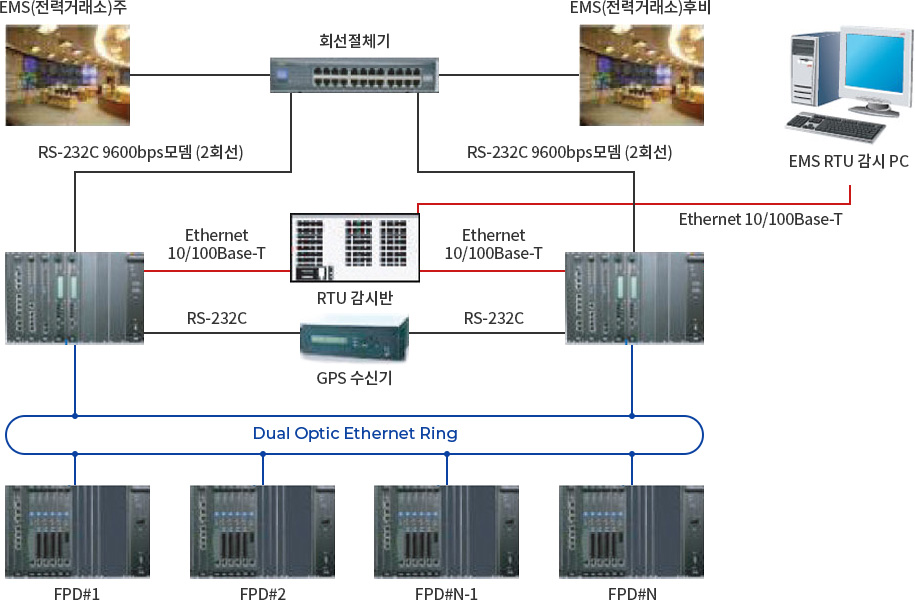

본 장치는 공통제어부, 현장제어부 및 RTU 감시반으로 구성되며, 각 제어부분에는 연산처리부, 통신부, 입출력제어 및 전원부 등으로 구성됩니다.

•

•

• 고성능 및 고신뢰성

  - 모듈보호 기능
  - 병렬처리 기능

  - 이중화 기능
  - 모듈단위 증설기능

• 분산 설치

  - 네트워크 통신방식
  - 분산운전 기능

  - ED 연계 기능

• 원격관리

  - 원격감시용 단말장치 연계 기능
  - SMS(System Management System) 기능

  - 소프트웨어 DLL(Down Line Load) 기능
  - 인터넷 기반 원격관리 기능

• 개방형 인터페이스

  - 국제표준 프로토콜 연계 기능
  - 시각동기 우선순위 기능

  - 시스템 보안관리 기능

• 통신 업무 기능

  - EMS와 통신

  - Multi-Protocol 및 Multi-Tasking

• 시스템 진단 기능

  - 시스템 자기 진단 및 시스템 모의 시험

  - Cold/Warm Restart, Application 기능

• 표준시각 동기 기능

  - 시스템 전체 시간 동기

  - 위성 표준 시각(GPS) 수신

MPD는 EMS로부터 전달되는 명령을 수신하고, 이를 해독하여 적절한 응답 및 처리를 수행하며, 시스템 구성장치들을 관리하는 기능을 보유합니다. MPD의 주요 기능으로는 시스템 자기진단(Self Diagnostic),
구성(Configuration) 관리, 데이터베이스(Database)관리, 통신 스케줄 관리, Protocol 변환, EMS 및 I/O모듈과의 통신, Data의 보관 및 처리, RTU 감시반의 HMI 연계 및 시스템 시각 관리 등이 있습니다.

•

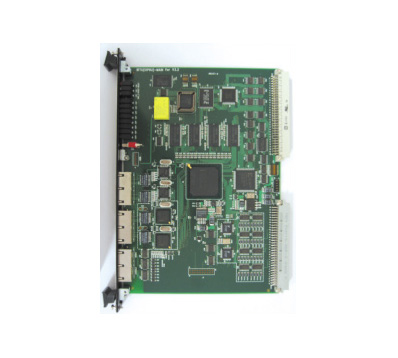

  MPU 보드는 MPD의 주 처리 모듈로써 RTU의 모든 기능을 통제하고 관리하며, 각 MPD에 2개의 MPU 및
  MMB(MPU Memory Board)를 탑재하고 있어 병렬 MPU 보드는 VMEbus용 SBC(단일 보드 컴퓨터)보드로서
  표준 VME 버스 시스템에서 시스템 컨트롤 보드로 사용하기에 적절하게 설계되었습니다.
  인텔의 IXP425 Microprocessor를 사용하여 고성능 처리가 가능하며, 526Mbyte SDRAM, 512KB EPROM,
  16MB Flash Memory, 8KB NVPRAM/RTC가 장착되어 있고, 2개의 10/100 Ethernet Port와 2개의 Serial Port가 있어서
  다양한 Application이 가능합니다

CPU	32BIT IXP 425 533MHz
Memory	SRAM 8MB, SDRAM 256MB, EPROM 512KB, FLASH 16MB, NVRAM 8KB
O.S	Real Time Multi Task O.S(VxWorks)
통신PORT	RS-232C 2Port, Ethernet 5Port(100MBpx 2Port, 10MBps 2Port)
System Bus 구조	국제표준버스인 VME Bus(IEEE1014)채용
LED Display	PWR, RST, RUN, F/L, VME, SCN, OFA, OFB, LAN1/2/3/4(LINK, ACTIVE), CONSOLE&S1~S4(TX/RX)
특 징	- 고속의 처리 능력을 가진 32Bit의 CPU - 저소비 전력의 CMOS Component - VMEbus Master Interface - VME32 Standard를 위한 고속의 DMA 지원 - Watch-Dog Timer - Battery Back up 기능

•

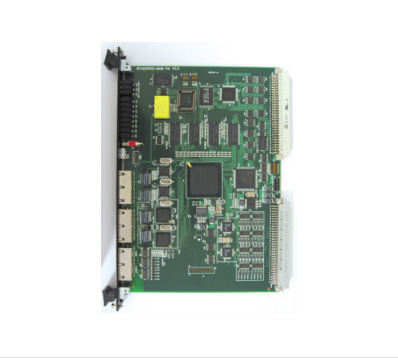

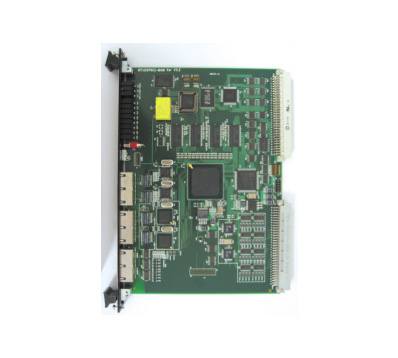

  SIO-A 보드는 고속의 32bit 마이크로프로세서인 인텔의 IXP425 CPU를 사용하여 개발된 VMEbus 보드입니다.

  Single Board Computer로서 VME bus 시스템에서 최적의 Slave Processing Board로 사용되도록 설계되었으며,
  고성능의 32bit 데이터처리를 통한 높은 신뢰도를 제공하는 제어기 보드이며 상위 다양한 HOST와 프로토콜 변환기능을
  구비하여 상위와 통신 Interface 기능을 담당하는 보드로 MPU와 VMEbus상의 공유메모리를 통하여 DATa를 연계합니다.
  4개의 이더넷 포트를 이용하여 여러 HOST와의 동시 접속이 가능합니다.

CPU	32BIT IXP 425 533MHz
Memory	SDRAM 64MB, EPROM 512KB, FLASH 16MB, NVRAM 8KB
통신PORT	SDRAM 64MB, EPROM 512KB, FLASH 16MB, NVRAM 8KB
System Bus 구조	국제표준버스인 VME Bus(IEEE1014)채용
LED Display	PWR, RST, RUN, VME, 1~8(TX/RX)
특 징	- 고속의 처리 능력을 가진 32Bit의 CPU - 저소비 전력의 CMOS Component - VMEbus Slave Interface - Watch-Dog Timer

•

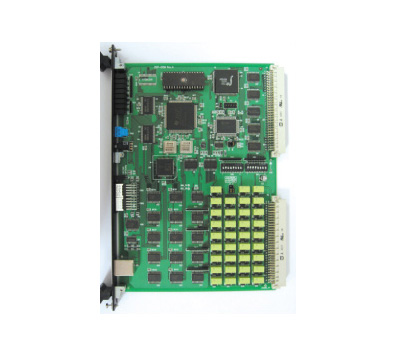

  SIO-B보드는 고속의 32bit 마이크로프로세서인 인텔의 IXP425 CPU를 사용하여 개발된 VMEbus 보드입니다.

  Single Board Computer로서 VMEbus 시스템에서 최적의 Slave Processing Board로 사용되도록 설계되었으며,
  고성능의 32bit 데이터 처리를 통한 높은 신뢰도를 제공하는 제어기 보드이며 상위 다양한 HOST와 프로토콜 변환기능을
  구비하여 상위와의 통신 Interface 기능을 담당하는 보드로 MPU와는 VMEbus상의 공유메모리를 통하여 DATA를 연계합니다.
  Board 후면으로 8개의 Serial Poart를 제공해 여러 HOST와의 동시 접속이 가능합니다.

CPU	32BIT IXP 425 533MHz
Memory	SDRAM 64MB, EPROM 512KB, FLASH 16MB, NVRAM 8KB
통신PORT	RS-232C 10Port, Ethernet 2Port(10MBps)
System Bus 구조	국제표준버스인 VME Bus(IEEE1014)채용
LED Display	PWR, RST, RUN, VME, 1~8(TX/RX)
특 징	- 고속의 처리 능력을 가진 32Bit의 CPU - 저소비 전력의 CMOS Component - VMEbus Slave Interface - Watch-Dog Timer

FPD는 설치 여건에 따라서 MPD와 동일장소에 설치하거나, 발전기 또는 소위치야드별 현장에 분산 설치가 가능하며, 설력설비의 감시점이나 제어점들의 직접 Interface를 수용하여 Digital, Analog 및
Pulse 정보를 수집하거나 출력하기 위한 장치입니다. MPD와 FPD 간의 내부통신은 이중화 Ring 방식의 100Mbps 광 Etherent 기반 네트워크 통신 방식을 적용하며, FPD는 각각의 기능모듈을 사용자의 필요에 따라
가변적으로 구성할 수 있으며, 최대 16개 입출력 모듈을 수용할 수 있습니다.

•

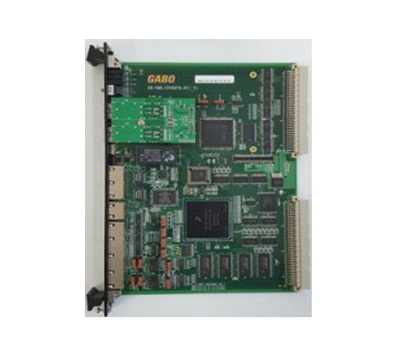

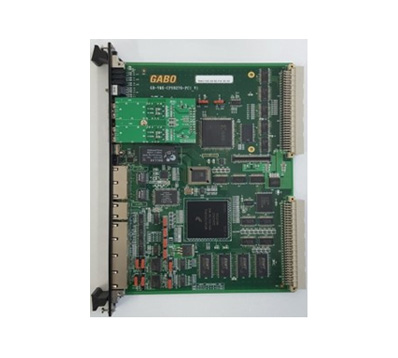

  CPU 보드는 FPD의 주 처리모듈로 MPD와의 통신을 수행하며 현장의 입출력을 담당하는 I/O 기능 모듈들을 수용하여
  Field와의 데이터 입출력을 제어합니다.

  인텔의 IXP425 Microprocessor를 사용하여 고성능 처리가 가능하며, 256Mbyte SDRAM, 512KB EPROM,
  16MB Flash Memory, 8KB NVRAM/RTC가 장착되어 있고, 2개의 10/100 Ethernet Port와 2개의 Serial Port가 있어서
  다양한 Application이 가능합니다.

CPU	32BIT IXP 425 533MHz
Memory	SRAM 8MB, SDRAM 256MB, EPROM 512KB, FLASH 16MB, NVRAM 8KB
O.S	Real Time Multi Task O.S(VxWorks)
통신PORT	RS-232C 2Port, Ethernet 4Port(100MBpx 2Port, 10MBps 2Port)
System Bus 구조	국제표준버스인 VME Bus(IEEE1014)채용
LED Display	PWR, RST, RUN, F/L, VME, SCN, OFA, OFB, LAN1/2/3/4(LINK, ACTIVE), CONSOLE&S1~S4(TX/RX)
특 징	- 고속의 처리 능력을 가진 32Bit의 CPU - 저소비 전력의 CMOS Component - VMEbus Master Interface - VME32 Standard를 위한 고속의 DMA 지원 - Watch-Dog Timer - Battery Back up 기능

•

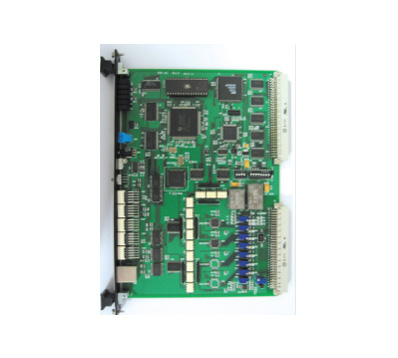

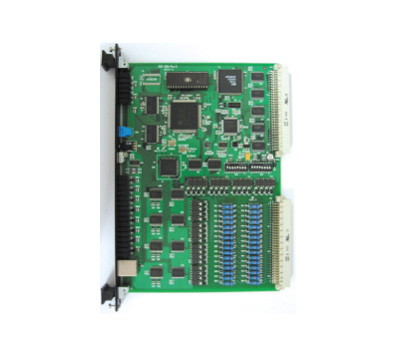

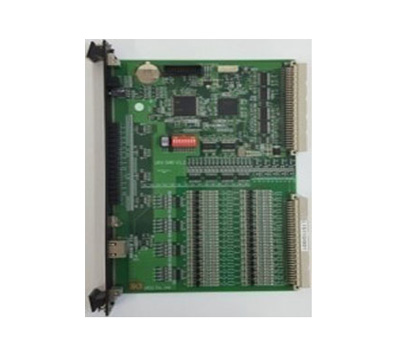

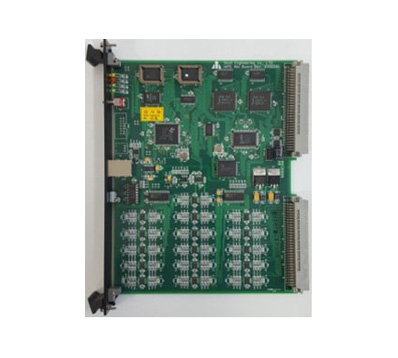

  전력설비 차단기 개폐상태, 경보상태 등, 계전기 보조접점 On/Off 상태감시와 SOE 기능을 가지며 전력설비의 차단과
  각종 계전기류의 개폐상태를 Optical Isolation 방식을 이용하여 검출하고 그 데이터를 공통제어 모듈에 전송합니다.
  자동 재폐로 기능을 갖는 차단기의 개폐상태, 경보상태 등 계전기의 보조접점 상태감시는 차단기의 On-Off, Off-On,
  On-Off-On, Multi-Off 상태 등을 고속으로 검출하여 해당 정보를 SOE기능으로 명령에 따라 데이터를 전송합니다.

CPU	32BIT TMS320C32
Memory	SRAM 1MB, EPROM 128KB, 4KB DPRAM, 32KB EEPROM
입력점수	32 Point / Module
입력신호	Dry Contact
감시전압	48V DC
SOE분해능(Resolution)	1msec
Debounce Time	4~64msec (조정 가능)
LED Display	PWR, RST, RUN, VME, S1, S2, 상태표시 1~32
특 징	- 고속의 처리 능력을 가진 32Bit의 CPU - 저소비 전력의 CMOS Component - VME32 Standard, VMEbus Slave Interface - Watch-Dog Timer - Battery Back up 기능
절연 방식	Photo Coupler

•

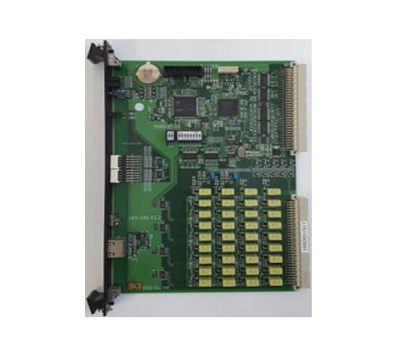

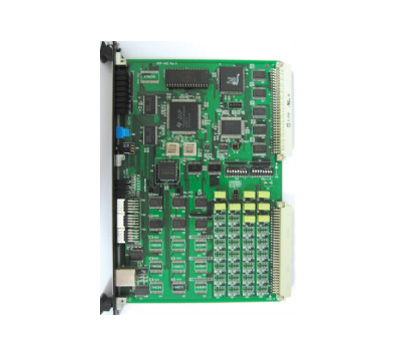

  DOM은 상위 HOST로부터의 원격제어시 동작되며 제어출력은 Dry-Contact 접점을 이용한 펄스신호이며,
  차단기와 같은 전력의 Trip/Close를 행하는데 사용되며 동시에 2개 이상의 차단기가 선택되었을 때는
  동작되지 않습니다.

CPU	32BIT TMS320C32
Memory	SRAM 1MB, EPROM 128KB, 4KB DPRAM, 32KB EEPROM
출력점수	16 Point / Module
출력신호	Relay Contact
제어 Holding Time	100ms ~ 6000ms(조정가능)
제어전압	24V DC
LED Display	PWR, RST, RUN, VME, S1, S2, OPR, RLY, 출력 1~32
특 징	- 고속의 처리 능력을 가진 32Bit의 CPU - 저소비 전력의 CMOS Component - VME32 Standard, VMEbus Slave Interface - Watch-Dog Timer - 종작전 점검 (Check Before Operate)
절연 방식	Relay에 의한 1,2차 분리 출력부는 전기적으로 절연(Photo Coupler 절연)

•

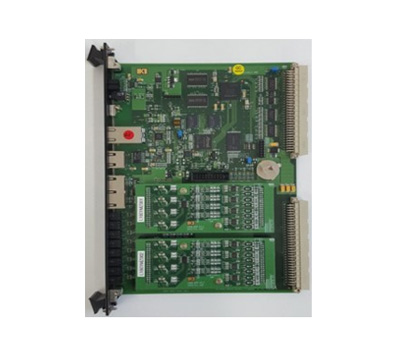

  AIM은 전력설비로부터 취득한 아날로그 신호(전압, 전류, 유/무효전력, 주파수 등)를 디지털신호로 변환하여
  MPD로 전송하는 역할을 하며 입력은 변환기장치에 공급합니다.

CPU	32BIT TMS320C32
Memory	SRAM 1MB, EPROM 128KB, 4KB DPRAM, 32KB EEPROM
포인트 용량	16 Point / Module
입력신호	0~1mA, 4~20mA, 0~5V중 입력종류에 따라 선택 가능
출력신호	16 BIT Digital 신호
LED Display	PWR, RST, RUN, VME, S1, S2
특 징	- 고속의 처리 능력을 가진 32Bit의 CPU - 저소비 전력의 CMOS Component - VME32 Standard, VMEbus Slave Interface - Watch-Dog Timer

•

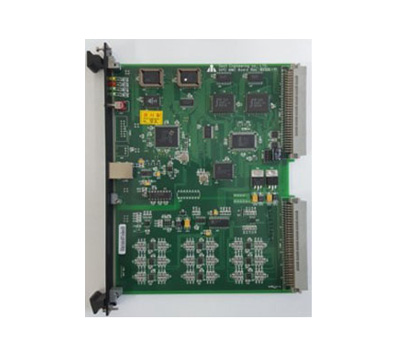

  AOM은 발전소의 발전기 출력 증감발 제어를 위해 이용됩니다. 제어출력은 Analog 값(Set Point)으로 하고
  발전소 제어설비(DCS)와 결합되며 다음 명령이 있을 때까지 현재값을 유지하며 RTU 전원상실시에도 현재값을
  유지합니다. Set Point 출력모듈은 중앙장치로부터 수신한 자료를 10진수로 표현하고 제어 및 경보신호를 출력합니다.

CPU	32BIT TMS320C32
Memory	SRAM 1MB, EPROM 128KB, 4KB DPRAM, 32KB EEPROM
포인트 용량	4 Point / Module
출력신호	4~20mA, 0~5V중 선택 가능
출력지정	16 BIT Digital 신호
LED Display	PWR, RST, RUN, VME, S1, S2
특 징	- 고속의 처리 능력을 가진 32Bit의 CPU - 저소비 전력의 CMOS Component - VME32 Standard, VMEbus Slave Interface - Watch-Dog Timer
절연 방식	Photo Coupler

•

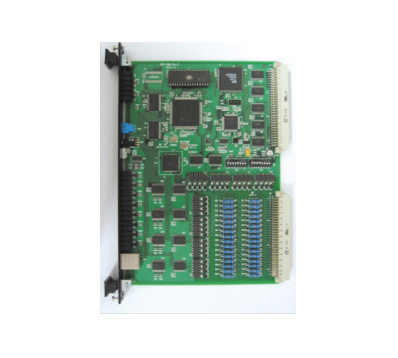

  PIM은 펄스 데이터 처리에 사용되며, 이 펄스 데이터는 전력설비에서 펄스로 발생되는 데이터(예:발전량등)로
  디지털 데이터와 같이 Optical Isolation 방식을 이용 처리합니다. 상태 변환된 데이터는 회로 내에 적산 저장되며,
  EMS 명령 신호에 따라 데이터를 전송처리 합니다.

CPU	32BIT TMS320C32
Memory	SRAM 1MB, EPROM 128KB, 4KB DPRAM, 32KB EEPROM
포인트 용량	8 Point / Module
입력전류	6mA 이하
입력전압	DC 48V (Pulse Count)
입력단락 Debounce Time	4 ~ 64ms
LED Display	PWR, RST, RUN, VME, S1, S2
특 징	- 고속의 처리 능력을 가진 32Bit의 CPU - 저소비 전력의 CMOS Component - VME32 Standard, VMEbus Slave Interface - Watch-Dog Timer
절연 방식	Photo Coupler

•

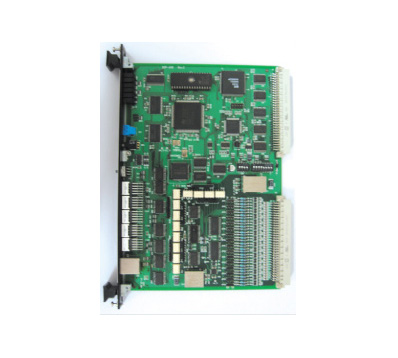

  POM은 EMS에서 발전기의 출력 증/감발 값을 계산된 신호로 자동 송출할때 사용되며, 접점을 이용한
  펄스폭 신호로 출력되며, 동작 전 점검기능(Check Before Operation)은 적용하지 않습니다.
  발전기의 시퀀스회로에 연결, 직접 원격발전제어를 합니다.

CPU	32BIT TMS320C32
Memory	SRAM 1MB, EPROM 128KB, 4KB DPRAM, 32KB EEPROM
포인트 용량	4 Point / Module
출력 Relay 부담	DC 125V, 0.5A (Dry Contact)
동작 방식	Direct Operate
Relay 동작시간 조정 범위	200ms ~ 1.4sec (200ms STEP 가변)
LED Display	PWR, RST, RUN, VME, S1, S2
특 징	- 고속의 처리 능력을 가진 32Bit의 CPU - 저소비 전력의 CMOS Component - VME32 Standard, VMEbus Slave Interface - Watch-Dog Timer
