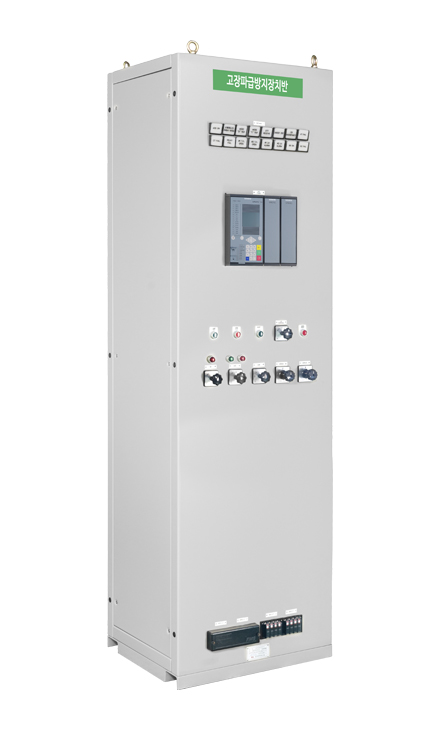

고장파급방지 장치반은 전력 계통의 분리, 발전기 차단, 송전 선로의 연쇄 차단등 광범위한 고장파급을 방지하기 위한 컴퓨터,
통신 전송 설비, 보호 장치등 일련의 장치들이 조합된 보호 시스템이다.

설치 목적은 과도 안정화 향상(대단위 발전소 연계 계통 고장 시, 과도안정도 향상을 위해 발전기 차단, 출력 감발 등을 시행),
전압 불안정 개선(수도권 융통회로 및 지역별 간선계통 고장 시, 수도권 및 해당지역에서의 전압 붕괴를 방지하기 위하여 부하차단,
송. 변전설비 차단 등을 시행), 과부하해소(지역별 간선계통 고장 시, 연계 송전선로의 과부하 해소를 위해 부하차단,
송변전설비 차단, 발전기 차단 등을 시행)이다.

기능으로는 주파수 이상저하 시 부하차단, 전압 이상 저하 시 부하차단, 발전기 탈조 시 일부 발전기 차단, 계통의 탈조 시
계통분리, 과부하 시 계통분리 및 부하분리, 이상 과전압시 발전기 전압조정 및 리액터 투입등으로 적용됨에 따라 계통 안정화 및
광범위 정전과 직결되므로 보호시스템의 신뢰성 있는 기능을 필요로 한다.

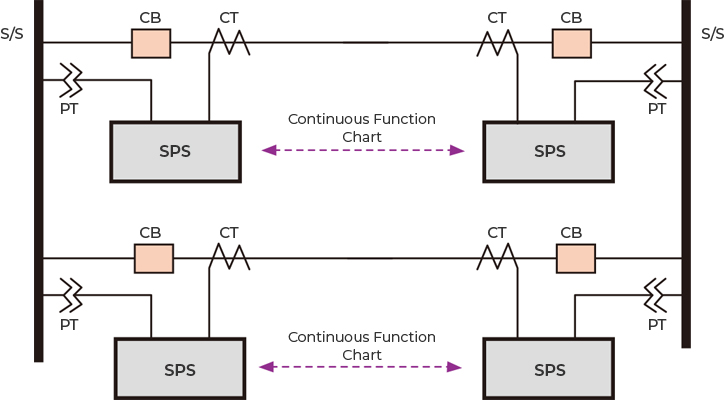

고장파급방지 장치의 보호요소는 조류검출, 저전압 검출, 과전압 검출, 주파수 검출요소등을 포함한 보호방식과
외부신호 입력(타변전소로부터 받은 입력요소등)을 조합하여 차단기 개방상태를 타 변전소로 전송할수 있으며, 전력거래소의
운영방안에 의거하여 어떠한 경우에서도 Flexible 하게 구현할수 있도록 구성되어 있다.

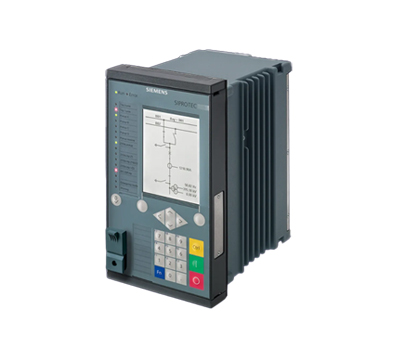

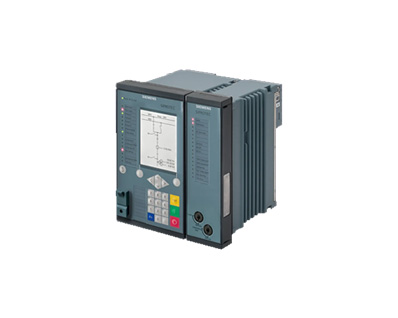

고장파급장치반에 적용되는 보호 계전기는 SIEMENS 사의 선진기술로 개발된 7SJ8x을 적용함으로써 보호기능과 Flexible하게
구현할수 있는 CFC 로직의 신뢰성을 확보하고 노이즈 내성, 절연내력, 안정된 접지력, 내구성, 배치도 등 다년간의 축적된
보호반 제작기술, 전문인력을 통해 접목함으로써 보다 신뢰성있는 제품을 생산 및 공급한다.
