APDMS(Advanced Partial Discharge Monitoring System)는 부분방전진단 장치와 부분방전 검출용 Sensor가 설치되어 있지 않은 곳에 전력설비의 이상 유,무를 활선상태에서 효율적으로 진단할 수 있는 장치입니다.
APDMS는 100M/s으로 부분방전 신호를 취득하고 있으며, 노이즈 신호와 PD 신호의 비교를 통해 노이즈를 제거할 수 있는 기능을 포함하고 있어 고장진단의 신뢰성을 높일 수 있는 혁신적인 장비입니다.

•

주파수대역	100 ~ 1,500 [MHz]
신호검출영역	0[dBm] ~ -65[dBm]
임피던스특성	50 [Ω]
입력 Port수	16채널 (노이즈 채널 4ch, 8ch)
Connector Type	N-Type
신호 샘플링 수	100M/Second
통신	Ethernet 10/100 base-t(Used UI 통신)
입력 전원	220VAC / 60Hz (110VAC / 50Hz)
장치 크기	540x420x220(mm)
장치 무게	약 15kg

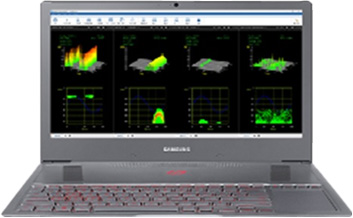

친숙한 운영프로그램(HMI)를 제공하며, 유도체방전, 부유전극방전, 코로나방전, 절연물 이상방전등 4종류의 부분방전 및 잡음신호를 포함한 총 5종이상으로 진단할 수 있습니다.

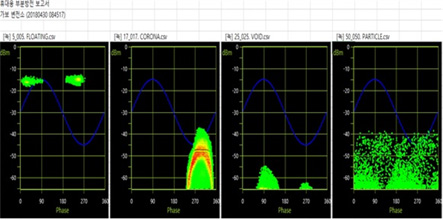

또한 부분방전신호를 PRPD(Phase Resolved Partial-Discharge) 및 PRPS(Phase Resolved Pulse Sequency)로 표시하여 시각적 분석이 용이합니다.
APDMS는 진단프로그램에 의하여 진단 결과를 저장하며, 보고서 저장 기능이 있어 이 결과를 출력할 수 있습니다.

•

CPU	Intel Core i7 이상
GRAPHIC	GeForce GTX1050 이상
운영체계	MS Windows 10 이상
진단알고리즘	신경망 분석(Neural Network) 알고리즘
신호 유형	Ethernet	10/100 base-t	Used UI 통신
	RS-232	38,400bps	Used Debug
View	PRPS, PRPD

APDMS의 센서는 GIS에 사용할 수 있는 센서와 Noise Sensor로 구성되어 있습니다.

• GIS 센서는 GIS의 Spacer에 취부하여 부분방전 신호를 취득하는 목적으로 사용됩니다.
• Noise Sensor는 좁은 공간에서 발생하는 방전신호를 측정하거나 또는 노이즈 게이팅시 기준이 되는 외부 노이즈를 취득하는 목적으로 설치됩니다.

•

  UHF SPACER SENSOR

•

  UHF NOISE SENSOR

임피던스	50 [Ω]
Connector Type	N-Type
신호 대역	GIS Sensor	100 ~ 1500 [MHz]
	Noise Sensor	100 ~ 3000[MHz]
