      변전소 종합예방진단 시스템

      시스템 개요

      산업이 발전할수록 전력설비 수용고객의 설비는 다양화, 첨단화 되어 가는 만큼 전력설비에 고도의 품질과 설비운영의 안정성도 동시에 요구되고 있는 현실입니다. “변전소 종합예방진단 시스템”은 상시 운전 중인
      전력회사 변전설비의 운전상태, 고장 징후 등을 진단/분석하여 운영자에게 실시간으로 알려 줄 수 있으며, 진단정보와 운전이력은 전력회사가 Big Data로 활용하기 위한 DB관리, 전압 및 설비 상태관리,
      정비 계획수립 등 장, 단기 운영 자료로 활용함에 최적화 설계되고, 제작 되었습니다.

      구성

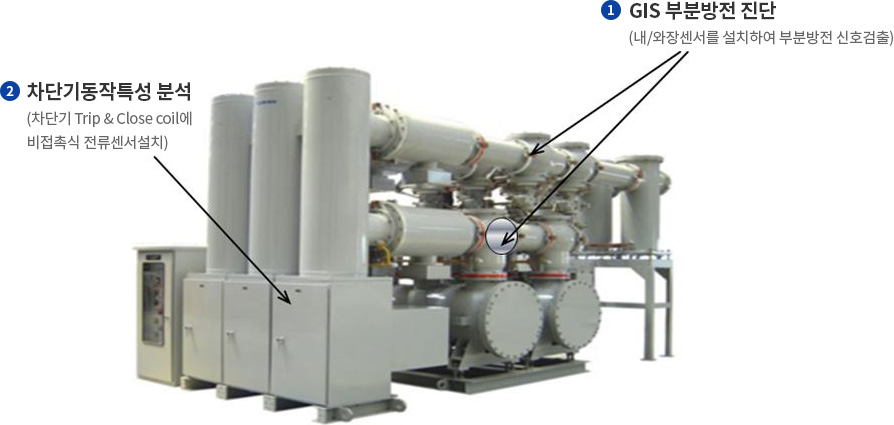

      GIS 요소기술 GIS 부분방전 진단 GIS 내 전기적간섭 및 절연에 문제가 있을 때 부분방전 신호를 검출/진단하여 GIS 건정성 확인
      차단기 동작특성 분석 차단기의 투입 또는 개폐 시 동작전류 및 동작시간을 측정/분석하여 차단기 건정성 확인
      변압기 요소기술 변압기 부분방전 진단 변압기 내 전기적간섭 및 절연에 문제가 있을 때 부분방전 신호를 검출/진단하여 변압기 건정성 확인
      부싱 누설전류 진단 변압기 부싱 절연열화시 발생하는 누설전류를 측정/분석하여 부싱 건정성 확인
      OLTC(On Load Tap Changer) 진단 OLTC 내 부분방전 신호 및 OLTC 모터 구동부 전류를 측정/분석하여 OLTC 건정성 확인
      유중가스 진단 변압기 절연열화 시 발생하는 절연유 가스를 감시/분석하여 변압기 건정성 확인

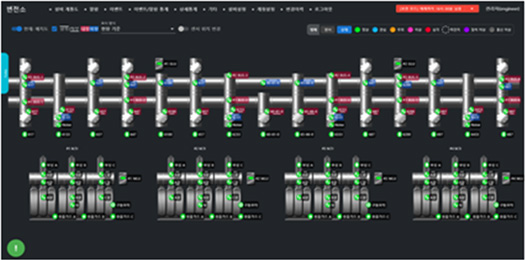

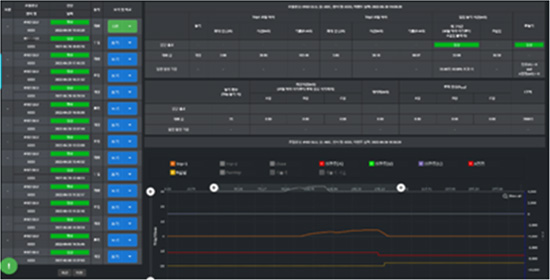

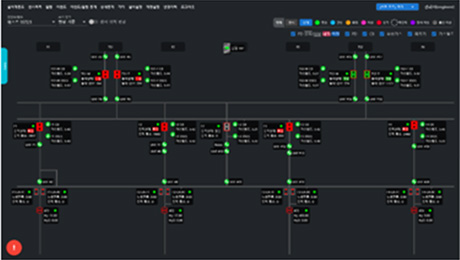

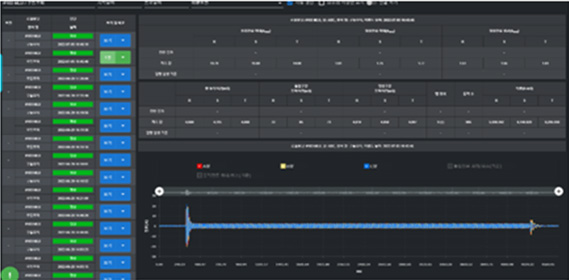

      시스템 화면 구성

      Certification

      Electric Strength Test Procedure IEC 60950-1 : 2005/A2 : 2013 (Edition2.2) Electrostatic discharge IEC 61000-4-2 : 2008, Level 3
      High Temperature Operation IEC 60068-2-2 : 2007 Radiated Susceptibility IEC 61000-4-3 : 2008, Level 2
      Low Temperature Operation IEC 60068-2-1 : 2007 Electric Fast Transient IEC 61000-4-4 : 2012, Level 3
      High Temperature Storage IEC 60068-2-2 : 2007 Surge Transient IEC 61000-4-5 : 2014, Level 3
      Low Temperature Storage IEC 60068-2-1 : 2007 Conducted Susceptibility IEC 61000-4-6 : 2013, Level 3
      Damp Heat, Cycle test IEC 60068-2-30 : 2005 Magnetic Field Immunity IEC 61000-4-8 : 2009, Level 4
      Vibration Response Test IEC 60068-2-6 : 2007 Voltage dip/interruption IEC 61000-4-11 : 2004
      Vibration Endurance Test IEC 60068-2-6 : 2007

      GIS 예방진단시스템

      차단기 동작특성 분석

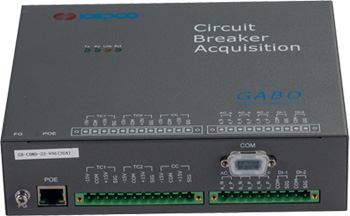

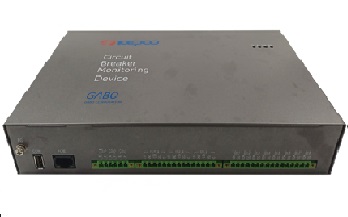

      • 차단기동작특성분석장치

      • AC전류센서

      • DC전류센서

      • OR

        차단기동작특성분석

      차단기 동작특성 분석 장치는 차단기(Circuit Breaker)의 Trip/Close 코일 동작전류 취득 값과 AC 부하전류, 차단기 개폐 접점신호 등을 이용하여 차단기의 기계적 동작특성과 변화 경향을 유형별로
      감시·분석·진단하여 차단기의 예방정비 시기를 예측하는 장치입니다.

      Function
      입력 Port 내용
      Trip Coil : 2채널 차단기 개방 시 코일전류 검출
      Close Coil : 1채널 차단기 투입 시 코일전류 검출
      Current : 3채널 차단기 상별 부하전류 측정
      보조접점 : 2채널 보조접점을 이용한 투, 개방 전류 시간 측정
      기타 차단기 동작 카운트 누적, 측정 DATA Trend 분석

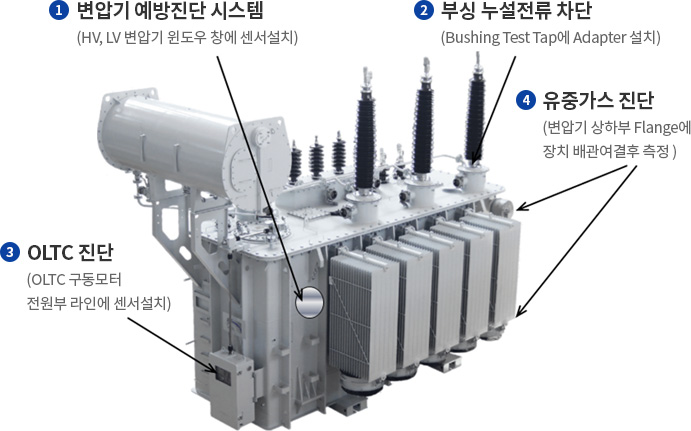

      변압기 예방진단 시스템

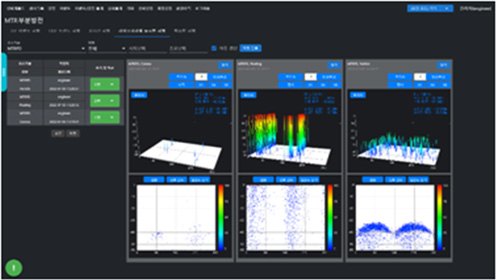

      변압기 부분방전 진단

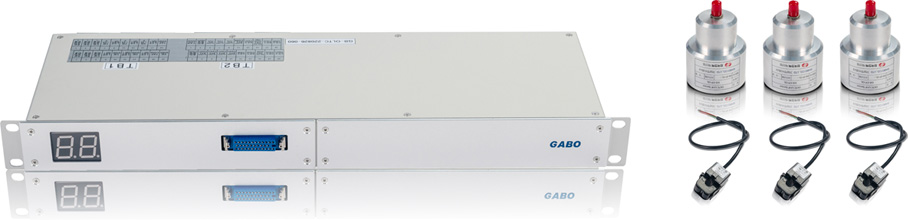

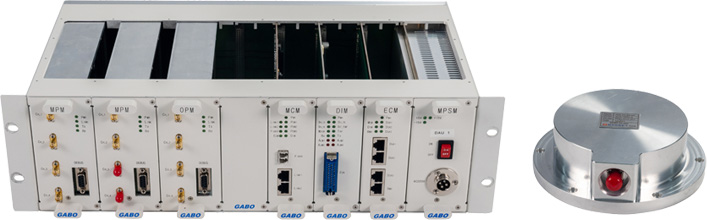

      • 변압기부분방전진단 DAU

      • 본체부분방전센서

      • 변압기부분방전진단

      M.Tr 내부 이상 시 발생되는 부분방전 신호를 센서로 취득하고, Local Unit의 DAU를 통해 처리된 디지털 신호를 데이터 CU(통신장치)로 진단Unit로 전송하여, 부분방전을 감시/분석/진단하고 이상징후로 판단하는
      시스템으로 센서, Local Unit (DAU 및 CU포함), 진단 Unit(진단 소프트웨어 포함)을 포함한 시스템입니다.

      시스템 구성 및 규격
      품명 내용
      UHF 센서 300MHz ∼ 1,800MHz
      Local Unit - DAU (Data Acquisition Unit)
      - CU (Communication Unit)[IEC 61850 기반]

      부싱 누설전류 진단

      • 부싱진단장치

      • 부싱진단아답터

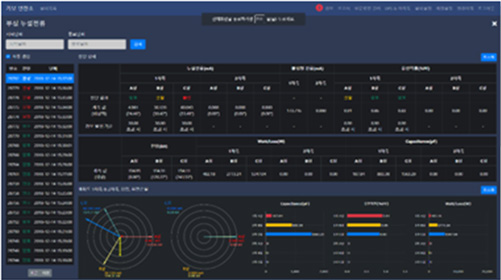

      • 부싱누설전류진단

      변압기 부싱 누설전류 분석장치(BMD)는 변압기 부싱 내부의 절연열화를 감시하는 장치로서 변압기 부싱의 정전용량(capacitance), 누설전류, 위상을 측정 및 분석하여 설비의 예방정비 시기를 예측하는
      진단장치입니다.

      Function

      - 전류 및 전압 벡터 표시
      - 현장조건에 따른 Calibration 기능

      - 800 kV, 362 kV, 170 kV 변압기 부싱에 사용가능
      - 실시간 Trend 분석

      측정 및 분석항목
      변압기 모선 상전압 (PT 2차 측)
      측정       		부싱 누설전류(A, B, C상) 측정 부싱 Capacitance 분석 부싱 %PF 분석 실시간 Trend 분석

      OLCT 진단

      • OLTC진단 장치

      • OLTC부분방전센서

      • OLTC전류센서

      • OLTC 진단

      주변압기의 부하시 탭 절환장치(OLTC)를 상시 감시 및 진단하는 시스템으로 OLTC 내부 결함 시 발생하는 아크, 코로나방전 등의 전기적 신호를 실시간 감시하고, OLTC 절연유를 필터링하기 위한 OFU(Oil Filter Unit)의
      Filtering 압력, 유온도 및 절연유 오염도를 감시하여 이상 발생 시 경보 기능을 수행하며, 변전소 종합예방진단 시스템의 데이터 통신장치(CU)를 통하여 진단Unit상으로 OLTC 감시 정보를 제공하는 시스템입니다.

      시스템 구성 및 규격
      품명 구성 및 규격
      UHF 부분방전 UHF센서 (300MHz~1,200MHz)
      구동장치 - 구동 모터 동작전류 (과도 및 정격전류와 파형패턴의 변화추이)
      - 모터 구동 접점 (동작시간, 동작회수)

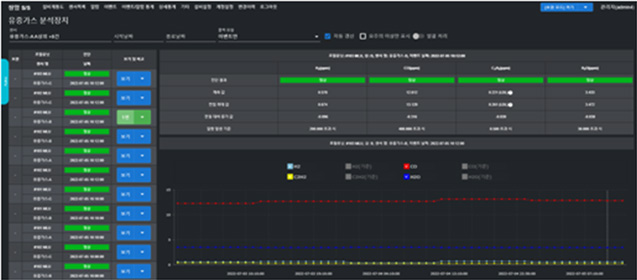

      유중가스 진단

      전력용 유입변압기에 설치하여 내부의 절연약화 원인에 의해 발생되는 유중가스와 절연을 약화시키는 수분의 증가 상태를 상시 감시하며 이상 발생 시 경보 기능을 수행하며, 변전소 종합예방진단 시스템 규격상의
      신호 취득장치(DAU)와 데이터 통신장치(CU)를 통하여 진단Unit상으로 유중가스분석 정보를 제공하는 장치입니다.

      품명 구성 및 규격 오차
      장치스팩 한전규격
      Hydrogen (H2) 5~5,000 ppm 5~5,000 ppm ±10% or ±LDL
      Carbon Monoxide (CO) 10~50,000 ppm 10~5,000 ppm
      Acetylene (C2H2) 3~50,000 ppm 5~5,000 ppm
      수분 (H2O) 0~100% RS 0~100% RS

      변전소 종합예방진단 시스템

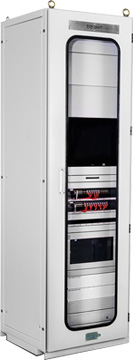

      • 종합 예방진단 진단Unit

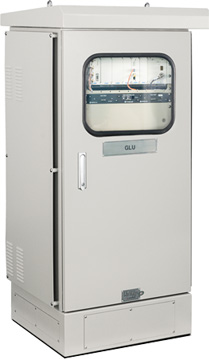

      • GIS 예방진단 시스템 GLU

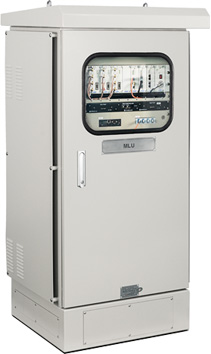

      • 변압기 예방진단 시스템 MLU

      • 종합 예방진단 진단Unit : GIS와 변압기의 부분방전, 차단기 동작특성, 변압기의 유중가스, OLTC 모니터링, 부싱 누설전류 등을 진단하는 소프트웨어가 탑재되어 있어, GIS와 변압기에 대해 Local Unit에서 디지털 값으로 변환된 취득 데이터를 종합 진단 · 분석하여 결과를 도출하고, KEPCO 원격지 PC에서 접근 시 정보를 제공하는 역할을 하는 Web 서버 기능의 단위장비입니다.
      • GIS 예방진단 시스템 GLU : GIS 설비에 설치한 센서에서 취득된 아날로그 부분방전 Data를 진단 Unit의 진단 알고리즘에서 판정할 수 있는 표준화된 Data로 변환하는 역할을 하는 단위장비(Unit)로, 데이터를 취득, 처리, 저장하는 DAU(Data Acquisition Unit)와 진단 Unit으로 데이터를 전달하는 CU(Communication Unit)로 구성됩니다.
      • 변압기 예방진단 시스템 MLU : M.Tr 설비에 설치한 센서에서 취득된 아날로그 부분방전 Data를 진단 Unit의 진단 엔진에서 판정할 수 있는 표준화된 Data로 변환하는 역할을 하는 단위장비(Unit)로서, 데이터를 취득, 처리하는 DAU(Data Acquisition Unit)와 진단 Unit으로 데이터를 전달하는 CU(Communication Unit)로 구성됩니다.

      DIMRUS 보유장비

      Dimruscompany 는 2009년 창업해서 변압기, 차단기, 발전기 등 주요 고전압 설비의 안정적인 운영을 위해 최신기술의 진단장비를 개발 및 제조를 하고 있습니다.
      고전압 설비의 지속적인 상태진단을 위한 모니터링 장치와 정밀진단 및 다용도 진단의 목적으로 휴대용 장치를 고객사에제공하고 있습니다.
      Dimrus제품은 성능과 품질부분에서 세계적으로 인정받고 있으며, 미국과 영국을 포함한 45개국이상 주요 고객사에판매하고 있습니다.
      가보주식회사에서는 Dimruscompany와2019년 예방진단분야의 협업을 목적으로 국내총판계약 을 체결했으며Dimruscompany의 PD-Analyzer(다목적 부분방전 진단장비), PD-Unit(휴대용 부분방전진단장비),
      Test-PD(휴대용 케이블 진단장비)등 예방진단관련 장비를 국내 독점 공급하고 있습니다.

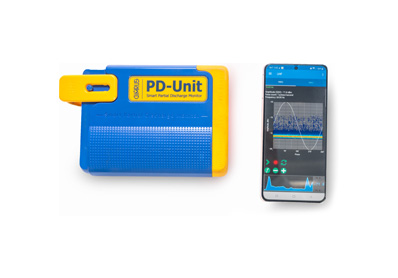

      PD-Unit

      특고압 케이블 접속부 및 Line 상태 온라인 진단 장치

      기능
      • 장치에 화면이나 키보드가 없으며, 모든 제어는 표준 무선 통신 인터페이스를 통해 스마트 폰 또는 태블릿에서 수행할 수 있음
      • PD 측정 용 HF 및 UHF 주파수 센서 내장? 4 가지 유형의 외부 센서를 장치에 연결 가능
      • PD-Unit 부분 방전은 Cable, GIS, 전력용 변압기, 차단기 등의 S.W Gear, 단자 및 접속부 절연상태를 측정 할 수 있음
      • Battery 내장됨
      Accessory

      • - 기본센서는 본체에 내장
        - 추가 제공센서
           1) 외부 음향 센서
           2) HFCT 고주파 전류 트랜스포머
           3) TEV (대지간 전압) 센서
           4) UHF 주파수 센서

      Test-PD

      특고압 케이블 접속부 및 Line 상태 온라인 진단 장치

      기능
      • 운전 중인 6.0 (kV) 이상 특고압Cable의 말단부와 접속부, 운전중인 Cable Line 상태 온라인으로 진단 할 수 있음
      • 장치내 자가 진단알고리즘이 내장되어 있어 특별한 교육없이 진단자가 쉽게 사용 할 수 있도록 제작되었음
      • 진단결과는 무선 통신 인터페이스를 통해 스마트 폰 또는 태블릿에서 수행할 수 있음
      기술적 특징
      1. 장치에는 내장된 다양한 유형의 5가지 측정 센서가 통합되어 있고, 센서 등의 정보를 통해 접속부의 절연과 결함 상태를 신속하게 평가할 수 있음
         1) 부분 방전의 진단을 위한 음향 초음파 센서
         2) 전자기 고주파 PD 센서
         3) 용량 성 VHF PD 센서
         4) 접속부의 온도를 측정할 수 있도록 설계된 접촉식 온도센서
         5) 측정 동기화를 위한 전원 주파수 전류 센서
      2. 부분방전의 진단은 초음파(AC), 고주파(HF) 및 마이크로파(VHF)의 세 가지 주파수 범위에서 수행되며, 이것은 여러 유형의 절연 결함을 탐지하기 위한 측정방법임
      3. 접촉식 온도센서는 접속부의 온도를 평가하고 온도가 상승한 결함의 포인트를 찾을수 있도록 설계되어 있음
      4. 전류 센서가 있어 측정값은 케이블의 전류와 동기화되고, 이는 모니터링 된 접속부의 절연 결함유형을 결정하는 데 필요함
      사용방법
      1. 설비를 진단하려면 장치의 뒷면 중앙부에 내장센서가 있으며 측정하고자 하는 곳으로 가까이 가져가면 된다. 음향 센서와 온도센서는 감도를 높이기 위해 하우징의 구멍이 나 있고 나머지 센서는
         전자 파가투과 할 수 있는 후면의 하우징 커버를 통해 작동됨
      2. Test-PD 장치를 접속부 표면을 따라 이동하면 부분 방전 강도가 증가하거나 온도가 높은 곳을 비교할 수 있음. 이 진단 방법으로 절연 결함의 위치를 추정 할 수 있으며, 각 센서의 측정된 신호의 강도는
         막대그래프 형태로 표시됨
      3. 케이블 방전의 형태에 따라 장치 화면에는 케이블의 개략적인 단면에 붉은색 커서가실시간으로 방전형태를 표시하고 있으며, 외부 노이즈의 경우 케이블 시스 바깥으로 붉은색 커서가 반응을 하게 되어 있음
      4. 화면에 표시된 커서의 수와 밝기의 정도로 강도는 실제 설비내부의 부분방전 발생 에너지 강도에 따라 달라지도록 설계되었음
      5. 장치의 전류 센서가 케이블 라인에서 전류를 감지한 경우 장치 화면에 "N"기호가 나타나고 결함의 모든 진단은 전원의 싸인파 위상과 동기화되는데 이 신호가 없으면 "G"기호가 화면에 나타나고
         내부전원소스로 동기화하여 측정을 진행할 수 있도록 설계되었다
      장점
      첫째, Test-PD에는 통합 Bluetooth 무선 인터페이스를 통해 장치에서 측정된 모든 기본 정보와 분석된 데이터의 결과를 동일한 인터페이스를 가진 다른 장치에서 사용할 수 있음
      스마트 폰, 태블릿 등을 사용하여 무선 인터페이스를 통해 Test-PD 장치로부터 정보를 수신 할 수 있음
      좌측 사진은 Test-PD 기기와 스마트 폰을 보여 주며 장치에서 측정된 화면이 동일하게 스마트폰 화면에 표시가 됨

      둘째, Test-PD 장치를 막대에 장착하여 측정하면 설비에 접근이 어려운 거리의 접속부 좁은 곳의 측정을 수행 할 수 있고, 그 결과는 스마트 폰 화면에서 볼 수 있음
      장치사양
      CPU 주파수 범위 2~100MHz, 0.1~2MHz, 40kHz
      측정 온도 범위, (°C) -40 ~ +120
      무선 인터페이스 Bluetooth 4.1
      장치 작동 온도, ° C -20 ~ +40
      배터리 사용 시간 (Hour) 10
      장치와 본체의 크기 (mm) 205 x 85 x 75, plastic (ABS)
      장치의 무게 (kg) 0.3
      운송 케이스의 크기 (mm) 300 x 270 x 145
      장치용 운반 케이스의 무게 (kg) 2.0

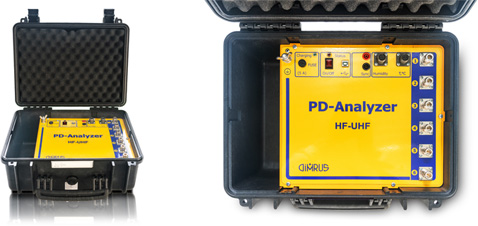

      PD-Analyzer HF / UHF

      광역 진단 가능한 부분방전 진단장치

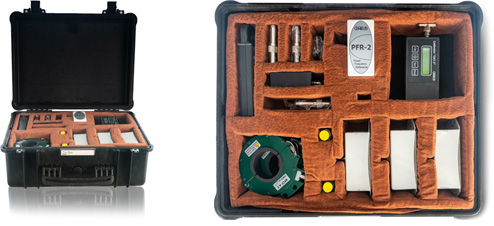

      • PD-Analyzer HF&UHF

      • PD-Analyzer HF&UHF 악세서리박스

      기능
      • 고전압 설비의 절연의 상태를 정밀하게 분석할 수 있는 가장 유용한 장치라 할 수 있음? HF,UHF 대역의 부분방전 측정가능 ( RF-CT를 이용한 지중케이블 진단 가능함 )
      • 발전기 및 전동기의 권선 진단가능이 가능(TEV센서 적용가능)
      • 진단 분석 프로그램 ("PD-Expert) 내장
      • Time of arrive 기능으로 펄스 발생시간과 위치 분석가능
      • 신호의 체널은 각기 다른 동기화 신호로 측정 될수 있는 6개의 독립된 채널이 있으며, 이 기능은 부분방전의 펄스가 어떻게 분포되고 고전압 장비에 펄스가 위치하는지 확인할 수 있도록 해 준다
      • HF 및 UHF와 같은 넓은 주파수 범위에서 절연 부분 방전 측정을 제공하며 변압기, GIS, 케이블 등과 같은 모든 유형의 고전압 설비에서 부분 방전 측정 및 분석이 가능함.
      • 이 장치의 주요 장점 중 하나는 고전압 장비의 절연 결함 자동 진단에 사용되는 내장형 전문분석 알고리즘 인 "PD-Expert"이며, 이 분석 시스템은 경험이 없는 사용자에게 진단의 분석결과를
        손쉽게 전달할 수 있음
        - 이 장치는 부분 방전 측정 과정에서 외부 신호 노이즈 등을 제거할 수 있도록 하드웨어 및 펌웨어가 설계되어 있고 발생 방전의 위치를 정확히 찾을 수 있도록 "Time of arrive" 분석기능을 추가 탑재하고 있음
      • 장치의 내장된 프로그램 기능중 하나인 "PD-Expert" 기능을 수행하게 되면 무작위 펄스와 부분 방전을 분리하는 데 도움이 되는 펄스 주파수를 분석할 수 있으며, 절연 결함의 유형과 위험성을
        식별 할 수 있다.
      • 고전압설비의 진단결과에 대한 보고서를 자동 작성이 가능하며, 보고서는 사용자가 수 정할 수도 있음
      • 전력용 변압기의 부싱에서 발생하는 부분방전의 신호는 DB-2센서를 이용해서 측정이 가능
      • RFCT" 센서를 사용하면 케이블 접속부 및 라인의 결함을 찾을 수 있음
      • GIS 진단은 스페이서에 UHF 센서를 설치해서 측정가능하며, 초음파 센서를 통해 대략적인 위치 추적 진단이 가능하다.
      • 고전압모터 및 발전기의 고정자 권선 부분 방전진단 방법에는 두 가지 방법이 있는데,
        - 사선 중 고정자 권선에 미리 커플 링 커패시터 (용량성 부분 방전 센서) 사용해서 측정할 수 있음
        - 권선의 온도 센서 또는 고정자 슬롯등에 기설치되어 있는 방전센서 등을 이용해서 측정할 수 있음
      Parameter
      측정 채널 수 6
      작동 전압, kV > 3
      방전 펄스 주파수, MHz 0.5 ~ 1500,0
      방전 진폭, pC 20 ~ 100,000
      컴퓨터 연결 USB
      공급 전압, V, AC / DC 90 ~ 260
      작동 온도 범위, °C 0 ~ 60
      케이스 크기, mm 520 x 435 x 230
      총 무게, kg 25
      PD Simulator

      부분방전 신호 모의 발생장치

      기능
      • 고전압설비의 절연이상 및 전기적인 간섭에서 발생할 수 있는 부분방전 패턴 유형을 6가지의 패턴 유형으로 구현할 수 있도록 설계된 장치이다
        1. 절연체 내부의 부분 방전
        2. "플로팅 전위"타입의 부분 방전
        3. 접지 전위에서의 표면 방전
        4. 고전압 전극으로 부터의 표면 방전
        5. 고전압 전극에서 코로나 방전
        6. "접지 전극"으로 부터의 표면 방전
      기술적 특징
      1. 저 전압으로 진성과 유사한 부분방전 신호를 구현할 수 있음
      2. 생성된 결함유형의 시뮬레이터는 PD 측정 장치 및 디 오실로스코프와 연결할 수 있도록 BNC 커넥터가 별도로 존재한다
      3. 부분방전의 다양한 발생 형상을 시뮬레이션하기 위해 장치외부 전압조정 핸들이 있으며, 전압을 점진적으로 변경해서 발생되는 PD의 형상 및 유형을 세밀히 관찰할 수 있다
      Parameter
      측정 채널 수 6
      Voltage applied to the models of defects, kV Up to 5.5
      PD amplitude in models, V Up to 2
      Simualtor supply voltage 220V, 1A
      Diemensions, mm 475 * 415 * 215
      Weight, kg 20
