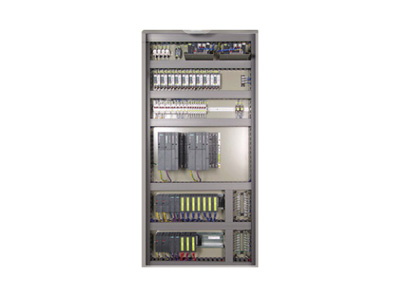

다기능원격소장치
시스템 개요
다기능 RTU는 전력현장에 산재해 있는 전력설비의 감시 및 제어를 위하여 변전소 현장에 설치되는 장치로써, 상위 급전(분)소 제어시스템에 전력설비 운전정보를 제공하거나 상위시스템의 지령에 의해
전력설비를 제어하는 등 계통운전 자료를 취득, 분석, 처리하기 위한 다기능 원격소장치로써 MPD, FPD, IAPD로 구성됩니다.
시스템 구성도
기능
-
원격감시 기능
- 차단기 개폐상태, 계전기 동작상태
- SOE(Sequence Of Event) 정보- 기타 이원상태 정보
-
원격측정 기능
- 전압, 전류, 유효전력, 무효전력
- 주파수, 역률- COA(Change Of Analog Event)
- 변압기 Tap 위치, 변압기 온도 -
원격제어 기능
- 이원 상태조작
- 단계별 연속조작
-
모의 시험기(Simulator) 기능
-
관리 업무 기능
- 데이터베이스 생성, 변경, 보관 관리
- 데이터베이스 Download 및 Upload- System Configuration 관리
-
통신 업무 기능
- 8개 이상의 Host별 DB 편집 기능
- 데이터 통신 및 통신 에러 감지- 데이터 파일 전송
-
시스템 진단 기능
- 시스템 자기 진단 및 시스템 모의 시험
-
표준시각 동기 기능
- 시스템 전체 시간 동기
- 위성 표준 시각(GPS) 수신

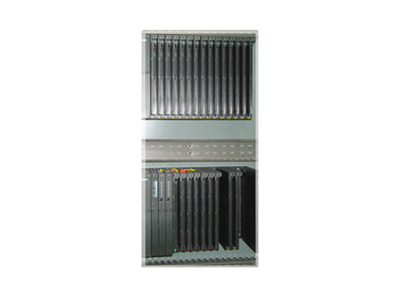

MPD (Main Processing Device)
MPD는 다기능RTU의 중추가 되는 부분으로 상위 Host와 전력설비 현장의 정보를 취득하는 FPD 및 IAPD 간의 연결과 System간의 효율적인 운영과 관리를 수행하는 중앙처리장치로써, 시스템의 하위 FPD,
IAPD, IED 에서 취득한 현장 Data를 비롯 전원상실 및 각 장치의 이상유무를 상위로 전송합니다.
Main Processing Unit
-
상위 Host시스템과 SIO Board를 이용하여 인터페이스가 가능하며, 현장으로부터의 데이터 취득은 FPD/IAPD CPU Board를 통하여
취득하고 외부와의 연결은 보드내의 Serial/Parallel Port나 VMEbus상의 SIO Board를 통하여 데이터를 연계합니다.
FPD/IAPD로부터 발생하는 이벤트의 로깅이나 보관작업 및 데이터베이스 변환기능 등 전반적인 MPD장치의 주처리장치로 동작하며
고속의 데이터 처리를 통하여 신뢰성 있는 MPD장치의 중추적 기능을 담당합니다.
| CPU | 32BIT MPC8270 450MHz |
|---|---|
| Memory | SDRAM 128MB, Boot Device 16MB, EEPROM 512KB FLASH 8GB, NVRAM 512KB |
| O.S | Real Time Multi Task O.S (VxWorks) |
| 통신PORT | Maintenance RS-232C 1Port, RS-232C 4Port, Ethernet 4Port ( 0/100MBPS) |
| System Bus 구조 | 국제표준버스인 VME Bus (IEEE1014) 채용 |
| LED Display | PWR, RST, RUN, VME, SCN, LAN1/2/3/4(LINK,ACTIVE), CONSOLE) |
| 특 징 |
- 고속의 처리 능력을 가진 32Bit의 CPU - VME3저소비 전력의 CMOS Component - VMEbus Master Interface - 2 Standard를 위한 고속의 DMA 지원 - Watch-Dog Timer - Battery Back up 기능 |
SIO-C : Serial Input Output - Communication
-
저속통신모듈로서, MPU와 표준 데이터 포맷으로 공유메모리 Access를 통하여 데이터를 공유하며,
상위 다양한 Host(NCC,RCC,SCC,SICS)의 프로토콜 변환기능을 구비하여 상위와의 통신 Interface 기능을 담당하는
모듈입니다.
| CPU | Cortex-A5 ARM Processor, 536MHz |
|---|---|
| Memory | 512MB DDR2, Bettery Backup SRAM 1MB, EEPROM 1MB |
| 통신PORT | Ethernet 2Port, Sreial RS-232C 8Port |
| System Bus 구조 | 국제표준버스인 VME Bus (IEEE 1014) 채용 |
| LED Display | PWR, RST, RUN, LINK, S1~S10(TX/RX) |
| 특 징 |
- 고속의 처리 능력을 가진 32Bit의 CPU - 저소비 전력의 CMOS Component - VMEbus Slave Interface - Watch-Dog Timer |
CPU Module
-
MPD와의 통신 및 Digital Input/Output Module을 관장하여 현장설비 감시 및 제어를 수행하는 Module로
최대 10개까지 Module을 관장할 수 있습니다. Module과의 통신을 위하여 Backplane의 VMEbus를
사용합니다.
| CPU | 32BIT MPC8270 450MHz |
|---|---|
| Memory | SDRAM 128MB, Boot Device 16MB, EEPROM 512KB, FLASH 8GB, NVRAM 512KB |
| 통신PORT | Maintenance RS-232C 1Port, RS-232C 4Port, Ethernet 4Port ( 0/100MBPS) |
| System Bus 구조 | 국제표준버스인 VME Bus (IEEE1014) 채용 |
| 특 징 |
- VMEbus Master Interface - Watch-Dog Timer |
Digital Input Module
-
감시부는 Digital Input 용 Interface Module로서 Digital Status를 처리할 수 있습니다.
CPU Module과는 VME BUS를 통하여 연결되고, 입력부는 Surge에 대한 보호회로와 Debounce 방지회로가
내장되어 있습니다. 적산을 이용하고자 할 때는 PI Module로 사용이 가능합니다.
| CPU | 32BIT ARM Cortex STM32F103ZE 72MHz |
|---|---|
| Memory | DPRAM 32Kbyte, 32Kbte MRAM, FLASH 512Kbyte |
| 입력 Point 용량 | 32 Points / Module |
| 입력신호 | Dry Contact |
| 감시전압 | 48V DC |
| SOE분해능(Resolution) | 1msec |
| Debounce Time | 4~64msec (조정 가능) |
Digital Output Module
-
CPU Module로부터 제어명령을 받아 현장설비를 구동하는 모듈로서,
Hardware적으로는 Interlock이 구성되어 있으며, Software적으로는 Arm/Operating명령을 가지고 있어서
높은 안정성과 신뢰성을 가지고 있습니다.
| CPU | 32BIT ARM Cortex STM32F103ZE 72MHz |
|---|---|
| Memory | DPRAM 32Kbyte, 32Kbte MRAM, FLASH 512Kbyte |
| 출력 Point 용량 | 16 Point / Module (Open, Close 1Point 기준) |
| 출력신호 | Relay Contact |
| 제어 Holding Time | 100ms ~ 6000ms(조정가능) |
| 제어전압 | 24V DC |
| LED Display | PWR, RUN, VME, FAIL, TRIP/CLOSE RLY. 출력 FND 1~16 |
| 특 징 |
- 고속의 처리 능력을 가진 32Bit의 CPU - 저소비 전력의 CMOS Component - VME32 Standard, VMEbus Slave Interface - Watch-Dog Timer - 동작전 점검 (Check Before Operate) 기능 |
| LED Display |
Relay에 의한 1,2차 분리 출력부는 전기적으로 절연(Photo Coupler 절연) |

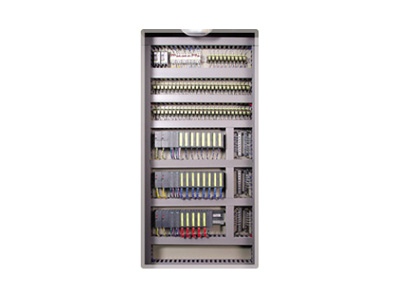

IAPD (Intelligent Analog Processing Device)
IAPD는 전력설비의 C.T.P.T값을 입력 받아 다중의 전력정보(전압, 전류, 유/무효 전력, 주파수 역률 및 전력량 등)를 생성하거나 변환기를 통한 Analog정보를 계측하여 상위 MPD에 제공하는 장치입니다.
Main Communication Control Unit
-
MCCU는 MPD와 연결되어 Host로부터 Database를 수신받아서 신호변환모듈로 전송하는 기능을 가지고
신호변환모듈로부터 처리된 각종 전력 설비 운전에 관한 정보를 전송받아, 미리 정의된 일정한 Data Format으로
MPD의 요구시 Data를 전송, 제어하는 기능을 가지고 있습니다.
| CPU | 32BIT ARM940T 166MHz |
|---|---|
| Memory | DRAM 32MB, Battery Backup SRAM 4MB, EEPROM 1MB, FLASH 2MB, NVRAM 8KB |
| 통신PORT | Maintenance RS-232C 2Port, RS-232C 3Port, Ethernet 4Port(100MBps 2Port, 10MBps 2Port) |
| System Bus 구조 | 국제표준버스인 VME Bus (IEEE1014) 채용 |
| LED Display | PWR, RST, RUN, F/L, VME, SCN, OFA, OFB, LAN1/2/3/4(LINK,ACTIVE), CONSOLE & S1~S4(TX/RX) |
| 특 징 |
- 고속의 처리 능력을 가진 32Bit의 CPU - 저소비 전력의 CMOS Component - VMEbus Master Interface - VME32 Standard를 위한 고속의 DMA 지원 - Watch-Dog Timer |
MMU
-
신호변환모듈은 Analog Input용 Interface Module로서 MCCU Module과는 VME bus상의
공유 메모리를 통하여 연계되고 정합모듈의 CT 및 PT로부터 전압 전류를 입력받아 유/무효전력, 주파수,
역률 및 전력량등을 연산하는 모듈입니다.
| CPU | 32BIT TMS320C32 40MHz |
|---|---|
| Memory | SRAM 256KB, ROM 128KB, EEPROM 8KB |
| 통신PORT | RS-232C 1EA (38.4kbps Async) |
| System Bus 구조 | 국제표준버스인 VME Bus (IEEE1014) 채용 |
| Analog Input | 18 Channel / Module |
| input Method | Voltage |
| Resolution | 16bit A/D Converter |
| Input Type | Bipolar |
| Conversion Time | Faster 10㎲ |
Analog Input Unit
-
AIU는 직류(0~1mA)값을 받아들여 통신제어모듈(MCCU)로부터 시스템주장치(MPD)의
Database(설정정보)를 받아서 온도와 Tap Position의 Real값을 계산하고 DB화 하여 관리하기 위한 기능을
수행합니다.
| CPU | 32BIT TMS320C32 40MHz |
|---|---|
| Memory | 512KB SRAM, 128KB EPROM |
| System Bus 구조 | 국제표준버스인 VME Bus (IEEE1014) 채용 |
| 아날로그 입력 점수 | 32 Channel / Module |
| 입력 신호 범위 | 0~1mA, -1~+1mA, 4~20mA, 0~5V |
| Resolution | 16bit A/D Converter |
| Input Type | Bipolar |
| Conversion Time | Faster 10㎲ |
